四軸飛行器作為低成本的實驗平臺，在各個領域都有發揮作用的潛力。對比于其他類型的飛行器，四軸飛行器擁有結構簡單緊湊，飛行效率高，機動靈活的優點。本文主要闡述四軸飛行器的工作原理。

四軸飛行器幾乎是結構最簡單的飛行器，控制上也相對容易對其進行分析。四個旋翼分別產生四個垂直方向的力和四個反扭力，當這八個力處于平衡狀態時，四軸飛行器可以在靜 止的空氣中平穩懸停，當控制其中一個或者多個力共同改變時，四軸飛行器將可以離開平穩狀態向所需要的方向進行改變。

四軸飛行器工作過程中本身是不穩定的，需要一套飛行控制系統對每一個電機的輸出量 進行實時調整。這套系統需要做的工作是檢測四軸飛行器當前所處的姿態，并計算出控制量， 同時控制四個電機，即可使飛行器的受力發生改變。圖 2-1 四軸飛行器飛行原理 展現了其 懸停時四個電機的轉速一致。圖 2-2 四軸飛行器逆時針旋轉 為四軸飛行器逆時針旋轉的例 子，1、3 號電機減速，2、4 號電機加速。其余控制情況類似。

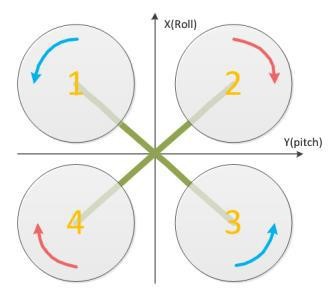

圖 2-1 四軸飛行器飛行原理

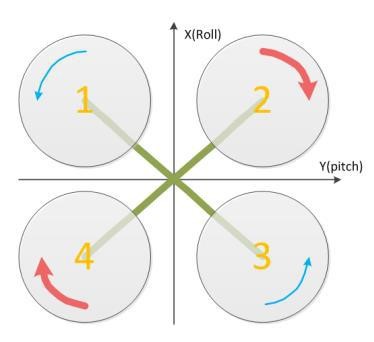

圖 2-2 四軸飛行器逆時針旋轉

實現自動控制的主要工作過程分為兩個部分。第一部分為姿態解算，控制中心通過多 個不同的慣性傳感器和電子羅盤獲取當前四軸飛行器的姿態數據，通過四元數算法和互補濾 波器進行融合后姿態積分，而后通過四元數轉歐拉角矩陣，得出當前的飛行器姿態角度。第二部分為控制算法，控制中心利用當前的姿態角度與期望姿態角度做對比，得到偏差角度,將偏差角度輸入 PID 控制算法，即可輸出三個方向上的修正量。最后，利用三個方向的修正量，通過映射關系，映射到四個電機輸出，即可實現飛行器自動控制飛行。

四軸飛行器的硬件組成主要由飛行控制板、電源管理模塊以及無刷電子調速器三部分組成：飛行控制器是整個控制系統的核心，它負責計算當前飛行器的姿態，并輸出控制量。飛行控制板上搭載有三軸陀螺儀、三軸加速度計、三軸磁阻傳感器、大氣壓力傳感器和 GPS 模 塊；電源模塊主要負責整個四軸飛行器的供電，同時負責監控供電鋰電池的電量情況，以確保四軸飛行器能夠有正常的電量供給。無刷電子調速器主要負責驅動三相無感無刷電機，其 工作過程中，受飛行控制板的指揮調控，根據飛行控制板所提供的相關參量輸出控制無刷電機。

四旋翼飛行器在空間共有 6 個自由度（分別沿 3 個坐標軸作平移和旋轉動作），這 6 個 自由度的控制都可以通過調節不同電機的轉速來實現；

其基本運動狀態分別為：

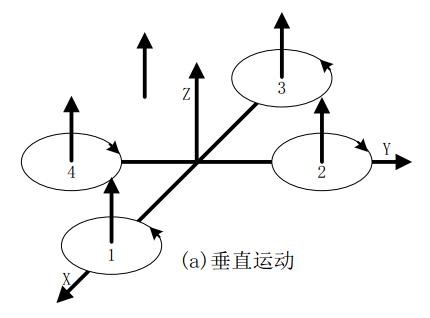

1. 垂直運動 在圖a中，因有兩對電機轉向相反，可以平衡其對機身的反扭矩，當同時增加 四個電機的輸出功率，旋翼轉速增加使得總的拉力增大，當總拉力足以克服整機的 重量時，四旋翼飛行器便離地垂直上升；反之，同時減小四個電機的輸出功率，四 旋翼飛行器則垂直下降，直至平衡落地，實現了沿 z 軸的垂直運動；當外界擾動量 為零時，在旋翼產生的升力等于飛行器的自重時，飛行器便保持懸停狀態；保證四 個旋翼轉速同步增加或減小是垂直運動的關鍵；

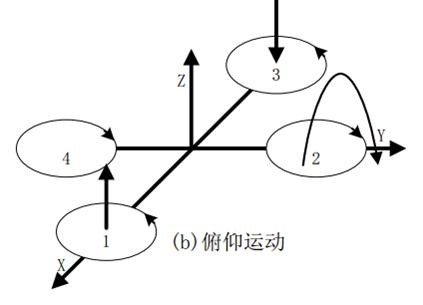

2. 俯仰運動在圖b中，電機1的轉速上升，電機3的轉速下降，電機 2、電機4的轉速保持不變；為了不因?yàn)樾�翼轉速的改變引起四旋翼飛行器整體扭矩及總拉力改變，旋翼1與旋翼3轉速該變量的大小應相等；由于旋翼1的升力上升，旋翼3的升力下降，產生的不平衡力矩使機身繞y軸旋轉（方向如圖所示），同理，當電機1的轉速下降，電機3的轉速上升，機身便繞y軸向另一個方向旋轉，實現飛行器的俯仰運動；

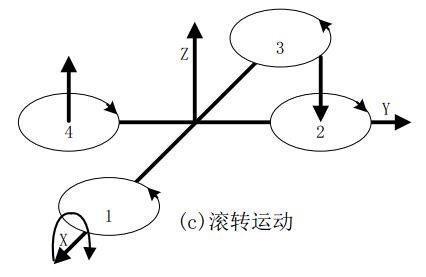

3. 滾轉運動與圖b原理相同，在圖c中，改變電機2和電機4的轉速，保持電機1和電機3的轉速不變，則可使機身繞x軸旋轉（正向和反向），實現飛行器的滾轉運動；

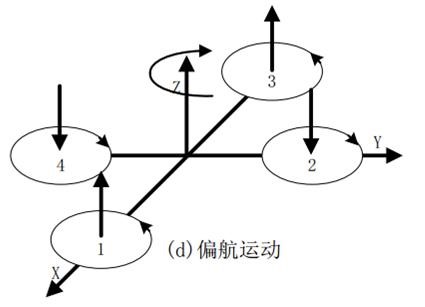

4. 偏航運動四旋翼飛行器偏航運動可以借助旋翼產生的反扭矩來實現；旋翼轉動過程中由 于空氣阻力作用會形成與轉動方向相反的反扭矩，為了克服反扭矩影響，可使四個旋翼中的兩個正轉，兩個反轉，且對角線上的來年各個旋翼轉動方向相同；反扭矩的大小與旋翼轉速有關，當四個電機轉速相同時，四個旋翼產生的反扭矩相互平衡四旋翼飛行器不發生轉動；當四個電機轉速不完全相同時，不平衡的反扭矩會引起四旋翼飛行器轉動； 在圖d中，當電機1和電機3的轉速上升，電機2和電機4的轉速下降時，旋翼1和旋翼3對機身的反扭矩大于旋翼2和旋翼4對機身的反扭矩，機身便在富余反扭矩的作用下繞z軸轉動，實現飛行器的偏航運動，轉向與電機1、電機3的轉向相反；

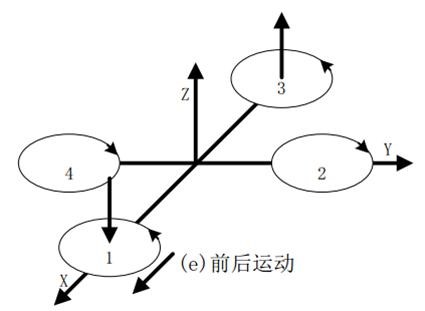

5. 前后運動 要想實現飛行器在水平面內前后、左右的運動，必須在水平面內對飛行器施加 一定的力；在圖e中，增加電機3轉速，使拉力增大，相應減小電機1轉速，使拉力減小，同時保持其它兩個電機轉速不變，反扭矩仍然要保持平衡；按圖b的理論，飛行器首先發生一定程度的傾斜，從而使旋翼拉力產生水平分量，因此可以實現飛行器的前飛運動，向后飛行與向前飛行正好相反；當然在圖b圖c中，飛行器在產生俯仰、 翻滾運動的同時也會產生沿x、y軸的水平運動；

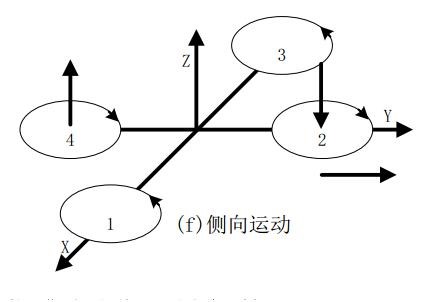

6.側向運動  在圖f中，由于結構對稱，所以側向飛行的工作原理與前后運動完全一樣；
