日常生活中我們多使用15針的VGA接口設備，例如計算機、顯示器、投影儀、廣告牌和其他電子設備等等，可以說VGA接口設備在我們生活發揮著重大的作用，那么到底什么是VGA接口呢。

VGA（視屏傳輸標準）

VGA（Video Graphics Array）即視頻圖形陣列，是IBM在1987年隨PS/2機一起推出的使用模擬信號的一種視頻傳輸標準，在當時具有分辨率高、顯示速率快、顏色豐富等優點，在彩色顯示器領域得到了廣泛的應用。不支持熱插拔，不支持音頻傳輸。這個標準對于現今的個人電腦市場已經十分過時。即使如此，VGA仍然是最多制造商所共同支持的一個標準，個人電腦在加載自己的獨特驅動程序之前，都必須支持VGA的標準。例如，微軟Windows系列產品的開機畫面仍然使用VGA顯示模式，這也說明其在顯示標準中的重要性和兼容性。

VGA這個術語常常不論其圖形設備，而直接用于指稱640×480的分辨率。VGA設備可以同時存儲4個完整的EGA色版，并且它們之間可以快速轉換，在畫面上看起來就像是即時的變色。VGA支持在640×480的較高分辨率下同時顯示16種色彩或256種灰度，同時在320×240分辨率下可以同時顯示256種顏色。VGA由于良好的性能迅速開始流行，廠商們紛紛在VGA基礎上加以擴充，如將顯存提高至1M并使其支持更高分辨率如SVGA(800×600)或 XGA(1024×768)，這些擴充的模式就稱之為視頻電子標準協會VESA(Video Electronics Standards Association)的SVGA(Super VGA)模式，現在顯卡和顯示設備基本上都支持SVGA模式。此外后來還有擴展的SXGA(1280×1024)、SXGA+(1400×1050)、UXGA(1600×1200)、 WXGA(1280×768)、WXGA+(1440×900)、WSXGA(1600×1024)、WSXGA+(1680×1050)、 WUXGA(1920×1200)、WQXGA(2560×1600)等模式，這些符合VESA標準的分辨率信號都可以通過VGA接口實現傳輸。

VGA接口

VGA接口是一種D型接口，采用非對稱分布的15pin 連接方式，共有15針，分成3排，每排5個孔。VGA還有一個名稱叫D-Sub。

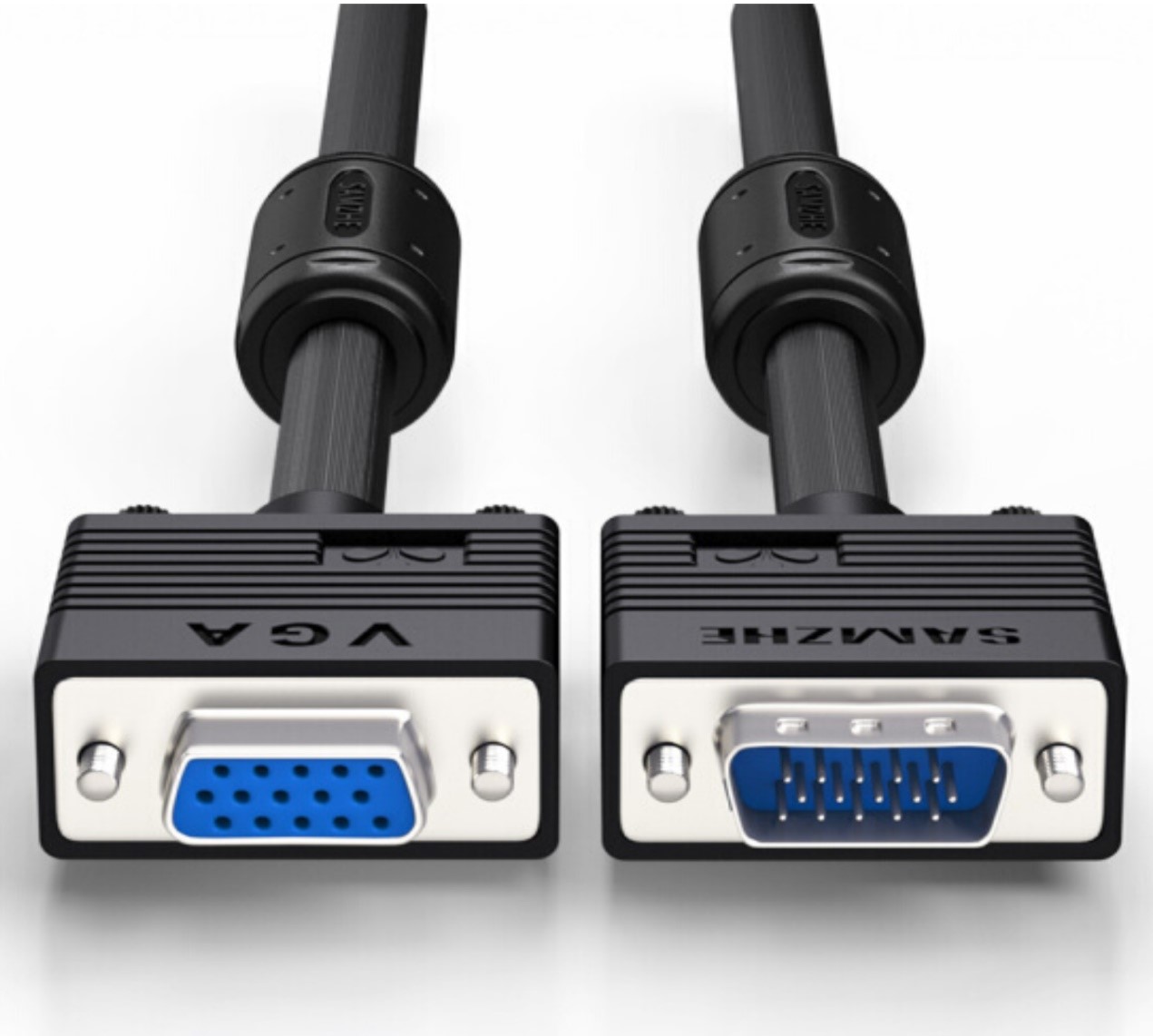

VGA接口插頭分為公母插頭，如下圖所示。

一般在VGA接頭上，會1，5，6，10，11，15等標明每個接口編號。如果沒有，如上圖所示編號。

VGA接口是顯卡上應用最為廣泛的接口類型，絕大多數的顯卡都帶有此種接口。工作原理，是計算機內部以數字方式生成的顯示圖像信息，被顯卡中的數字/模擬轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸?shù)斤@示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的A/D(模擬/數字)轉換器，將模擬信號轉變?yōu)閿?shù)字信號,在經過D/A和A/D2次轉換后，不可避免地造成了一些圖像細節的損失。使用VGA連接設備，線纜長度最好不要超過10米，而且要注意接頭是否安裝牢固，否則可能引起圖像中出現虛影。

發展趨勢

隨著現在的技術發展，受限于VGA接口只能傳輸視頻信號和模擬信號與數字信號之間轉換的損失，VGA接口已經慢慢淘汰，現在的顯卡幾乎已經淘汰了VGA，都是DVI或者HDMI、DP接口。但是由于它的廣泛使用，在其他電子產品中還在大量使用，不過落幕是遲早的事情。

DVI：只支持視頻

DVI接口有兩個標準，25針和29針，如下圖所示。直觀來說，這兩種接口沒有區別。DVI接口傳輸?shù)氖菙?shù)字信號，可以傳輸大分辨率的視頻信號。DVI連接計算機顯卡和顯示器時不用發生轉換，所以信號沒有損失。

24+1公對公型

HDMI：數字化視頻/音頻接口技術

HDMI接口傳輸?shù)氖菙?shù)字信號，HDMI接口還能夠傳送音頻信號。假如顯示器除了有顯示功能，還帶有音響時，HDMI的接口可以同時將電腦視頻和音頻的信號傳遞給顯示器。HDMI有三個接口。主要考慮到設備的需要。如數碼相機的體積小，需要小的接口，就使用micro HDMI。三種接口只是在體積上有區別，功能相同。

DP：數字化視頻/音頻接口技術

DisplayPort也是一種高清數字顯示接口標準，可以連接電腦和顯示器，也可以連接電腦和家庭影院。DisplayPort贏得AMD、Intel、NVIDIA、戴爾、惠普、聯想、飛利浦、三星、aoc等業界巨頭的支持，而且它是免費使用的。

DP接口可以理解是HDMI的加強版，在音頻和視頻傳輸方面更加強悍。

特別注意的是，針對視頻圖像傳輸，以上四種都支持1080P高清視頻傳輸，但是更高的分辨率會受限于帶寬。

VGA、DVI、HDMI相互轉換的說明

VGA和DVI/HDMI互轉：模擬信號和數字信號的轉換，視頻信號損失，造成失真。

DVI和HDMI互轉：都是數字信號，轉換不會發生失真，可以轉換。但是從HDMI轉換成DVI時會自動舍去音頻信號。
