雖然對ZigBee 協議的基本內容還不太了解，甚至ZigBee 協議棧是什么也不清楚。這個沒關系我們可以通過相應的實驗來逐步了解ZigBee。通過協議棧的基礎實驗來對ZigBee 協議以及ZigBee 協議梳建立一個形象、直觀的認識，這將有助于對ZigBee 協議的理解。

1.1ZIGBEE點燈實驗

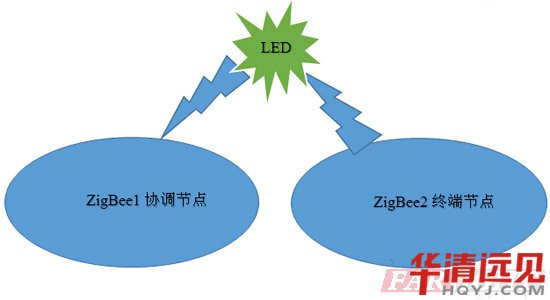

數據傳輸實驗的基本功能:兩個ZigBee節點進行點對點通信，ZigBee終端節點2發送"LED"三個字符，ZigBee協調節點收到數據后，對接收到的數據進行判斷，如果收到的數據是"LED"，則使開發板上的LED燈閃爍（1S閃爍一次）。數據傳輸實驗原理圖如圖下所示。無線控制終端節點燈，一秒鐘閃亮一次。

ZigBee無線傳感器網絡中有三種設備類型：協調器(Coordinator)、路由器(Router)和終端節點(EndDevice)，設備類型是由ZigBee 協議錢不同的編譯選項來選擇的。

協調器主要負責網絡組建、維護、控制終端節點的加入等。路由器主要負責數據包的路由選擇。終端節點負責數據的采集，不具備路由功能。

工程路徑：C:\Texas Instruments\ZStack-CC2530-2.3.0-1.4.0\Projects\zstack\Samples\GenericApp\CC2530DB

雙擊GenericApp工程名打開工程，

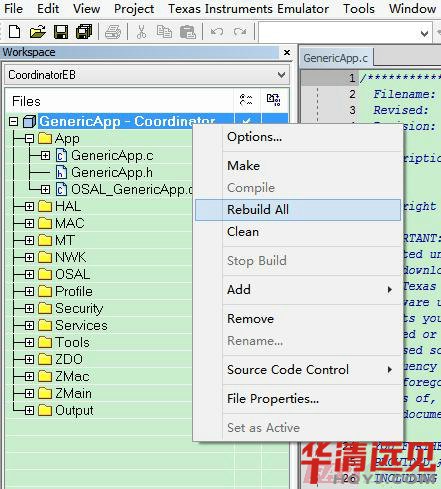

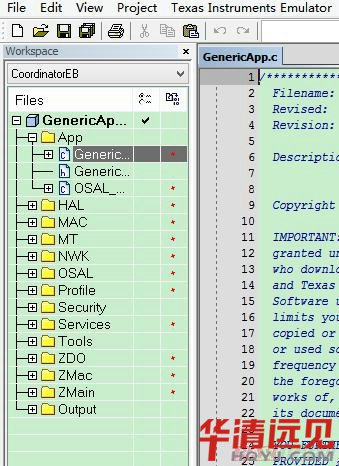

從新編譯工程，

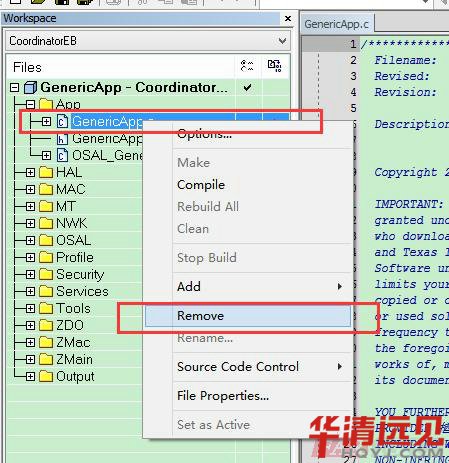

刪除工程中的GenericApp.C 文件，刪除方法是：先選擇要刪除的文件，右鍵在彈出的下拉菜單中選擇Remove 即可，如下

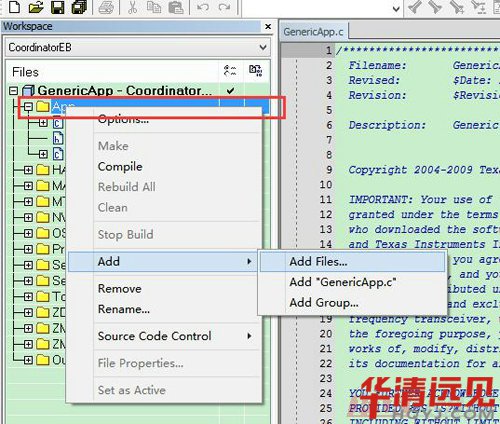

在工程工程中添加兩個文件Coordinator.c和EndDevice.c。添加如下：先在C:\Texas Instruments\ZStack-CC2530-2.3.0-1.4.0\Projects\zstack\Samples\GenericApp\Source文件夾中新建上面兩個.c文件。然后添加你剛才新建的文件（EndDevice.c和Coordinator.c）。

添加完之后

接下來就可以在CoordinatorEB工程中的Coordinator.c中是實現協調功能和對數據處理。

Coordinator.c中添加如下：（略）

在EndDevice.c文件中添加：（略）

這里用到timer定時發送信息，需要定義一個時間標志LED_EVENT，需要在GenericApp.h中定義一下：

#define LED_EVENT 0x0002

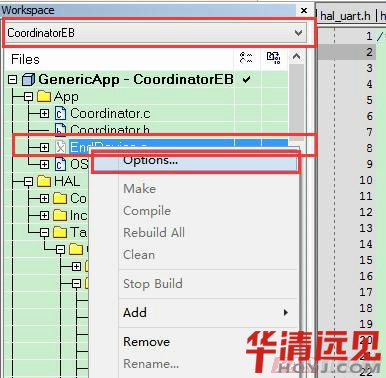

編譯工程CoordinatorED：

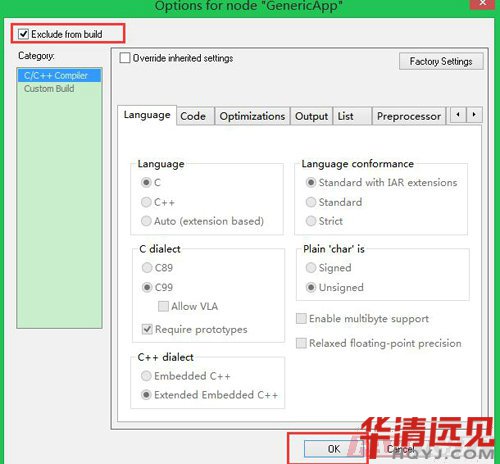

彈出對話框，選擇Exclude from build：

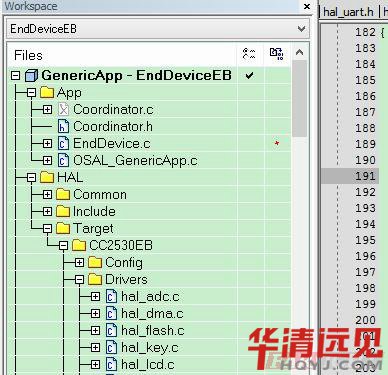

同理在EndDeviceED工程中，把Coordinator.c的文件禁止編譯，具體操作同上。

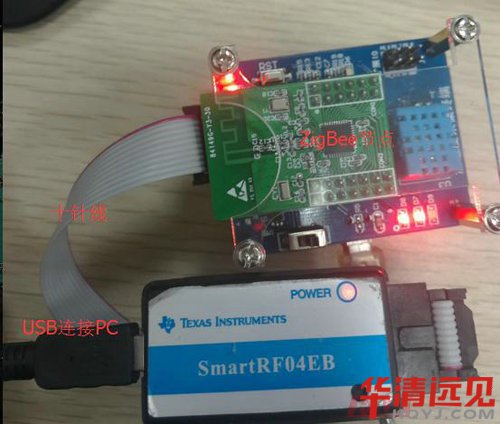

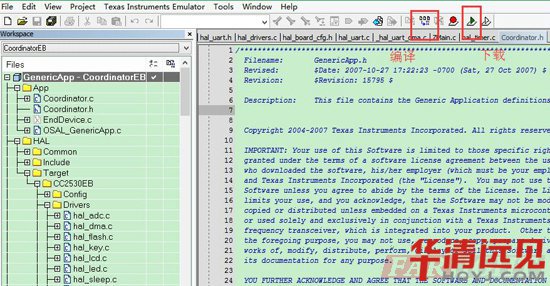

安裝好SmartRF04B驅動后，通過USB先連接仿真器和PC機。仿真器的十針插頭線與ZigBee設備的十針接口相連。下載編譯后的程序：

下載完之后，從新上電等待連接。觀察實驗現象（協調節點的燈的閃亮情況）。

打開協調器電源開關，然后打開終端節點電源開關，兒秒鐘后，會發現協調器的LED 燈已經閃爍起來了，這說明協調器已經收到了終端節點發送的數據。
