怎樣在Altium Designer 中創建原理圖元件庫
時間：2018-09-21 來源：未知
雖然Altium Designer提供了豐富的元件封裝庫資源，但是，在實際的電路設計中，由于電子元器件技術的不斷更新，有些特定的元件封裝仍需我們自行制作，另外根據工程項目的需要，建立基于該項目的元件封裝庫，有利于在以后的設計中更加方便快速的調入元件封裝，管理工程文件。

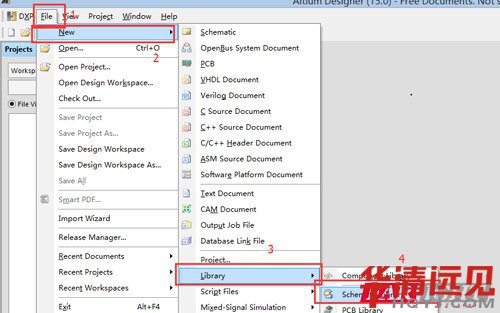

首先介紹制作原理圖元件庫的方法，打開或建立一個新的原理圖庫文件，即可進入原理圖庫文件編輯器。
方法如下：

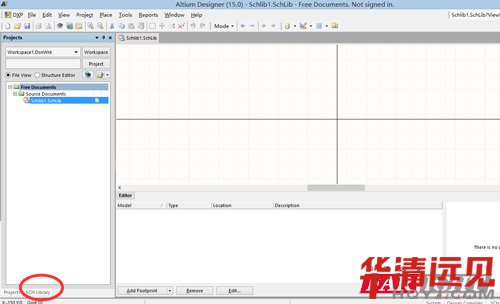

這樣就建立好了一個原理圖庫文件，接下來我們介紹一下怎么在原理圖庫文件里做一個原理圖元件。

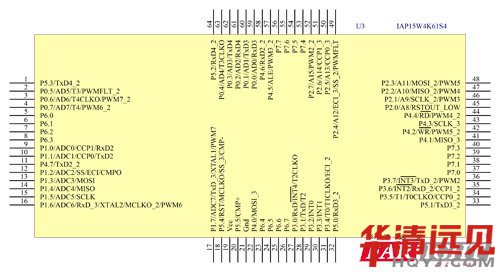

下面以這個元件為例，帶著大家看一下這個元件是怎么一步一步的做出來的。

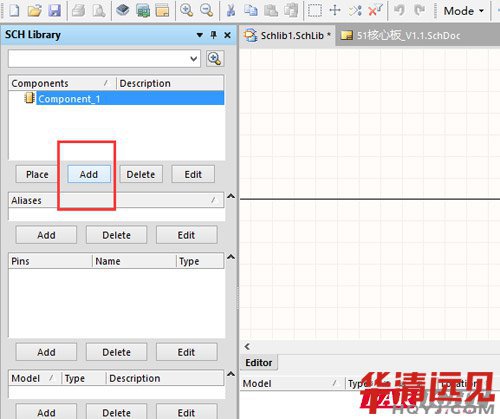

首先，我們在打開的原理圖文件庫里面Add一個新的元件，像這樣

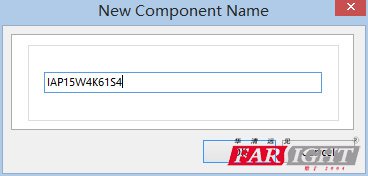

然后添加元件的名字。

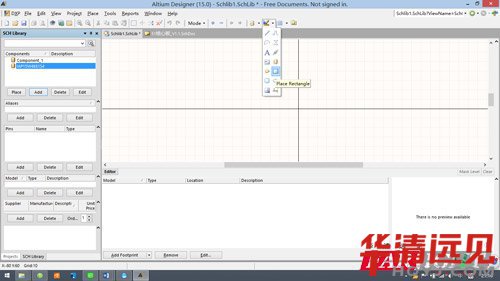

點擊OK,然后我們用這個工具先畫一個元件的大小。

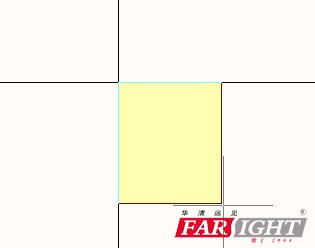

畫的大小無所謂，重要的是，盡量要畫在中心位置。
畫好大小后，我們在用這個工具添加引腳，

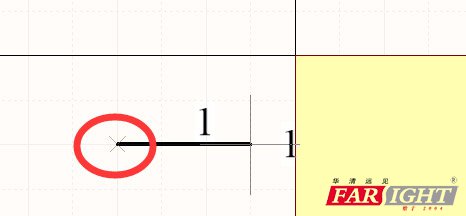

這里值得注意的是，放置引腳是有方向的，紅圈帶叉號標記的一定朝外，否則到時候在原理圖里面會連不上線，

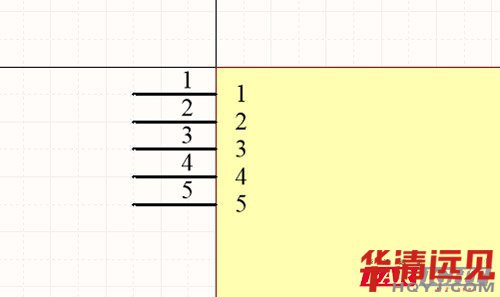

就這樣我們一個一個的放置引腳，按空格鍵來填調整方向。

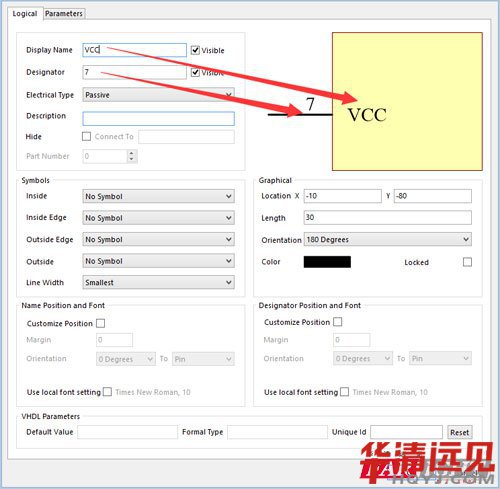

在使用工具的時候，按一下Tab鍵，來設置引腳的屬性，
就是這樣更改元件的引腳名稱，按照上面元件的圖，添加所有的引腳。這樣，一個元器件的原理圖庫就建好了，然后我們保存一下就可以了。
