從拿到Unik3開始,已有一天的把玩時間,基本的功能都以經過簡單的試用,那么現在,為了滿足好奇心,將對Unik3智能手環進行拆解,看看其內部的硬件實現!

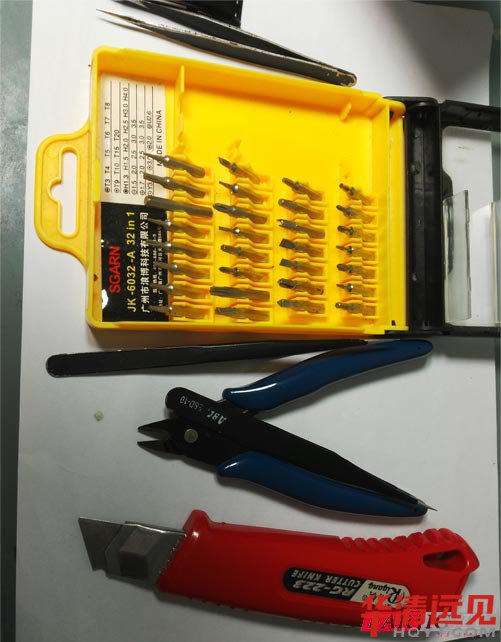

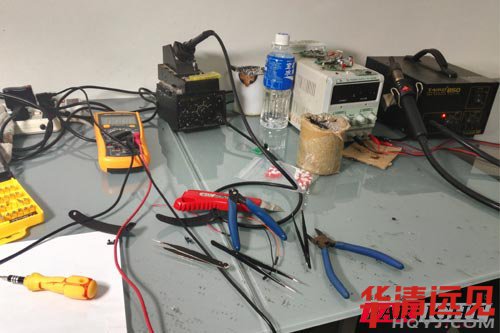

一、工具的準備,只需要簡單的幾樣工具,即為鑷子、烙鐵、熱風槍、螺絲刀套件、工具刀、萬用表等。如下圖:
二、拆解過程
1、分離表帶

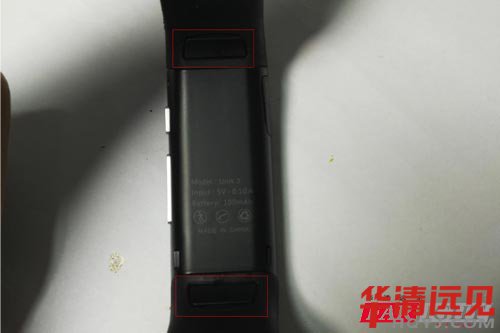

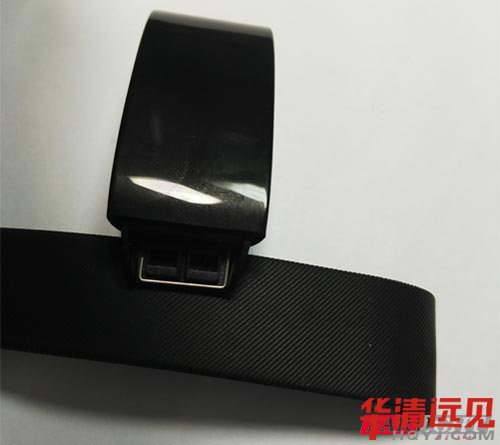

第一步需要將表帶分離,如上圖所示為切入點,通過鑷子將兩端的兩個活動扣拿出,即可將兩邊的表帶分離,如下圖所示:
2、將手環的主體殼拆開

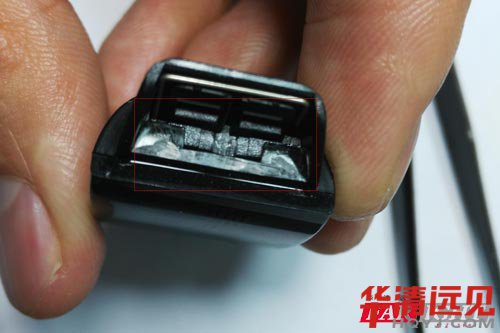

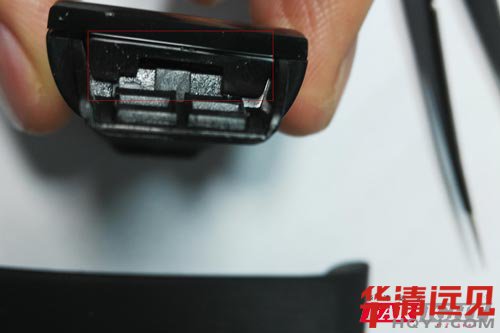

切入點是,找到因配合產生的線條和固定著力點,如下圖:
切入點為上圖所標記,因?yàn)橐阎汁h(huán)的機械結構是有膠水粘的,所以,直接在如上圖標示的手環的兩端用鑷子輕輕的撬開,就可以將手環的外殼打開,如下圖:

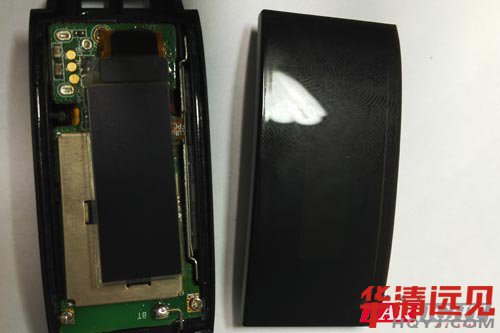

如上圖可以看到了Unik3智能手環的主板和0.91寸OLED液晶。
3、將手環主控板拆除

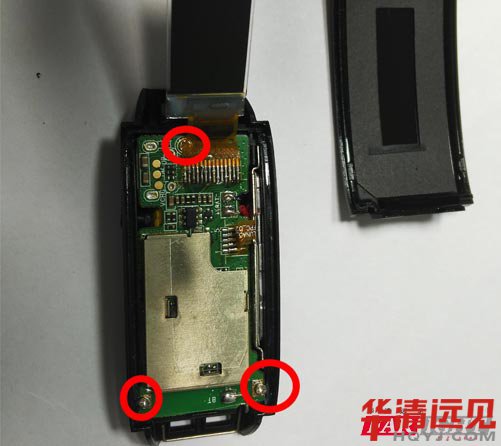

如上圖,第一突破點為拆開三顆固定螺絲。當然,有一顆螺絲因?yàn)镺LED擋住了,不太好拆,如果暴力的話,可能會使得OKED造成損害,所以可以將OLED先拆除,但是,無論使用熱風槍拆除還是使用烙鐵拆除,都必須小心翼翼的,熱風槍可能會損害手環的外殼,烙鐵可能會導致短路,而導致電路燒毀(因?yàn)殡姵剡存在),在這一步,我用我的方法先拆除了OLED液晶,如果有技術不太好的童鞋,還是建議先拆螺絲吧!

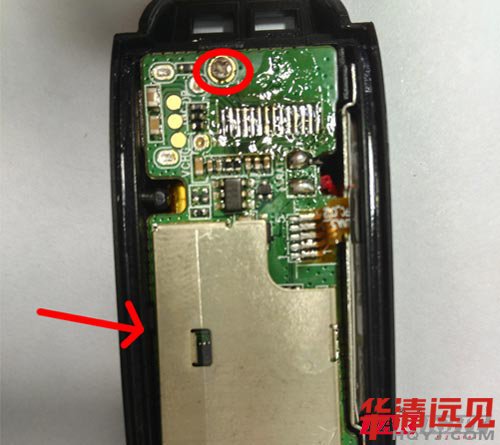

將后一顆螺絲拆下來以后,可以開始使用鑷子從上圖箭頭方向開始輕輕的往上撬,在此特別注意,不可使用暴力!得到如下圖效果:
可以看到,主板還連接著按鍵和咪頭(麥克風),需要將兩者從結構上拆出來,方法是使用鑷子將兩者輕輕的撬出來就好,得到如下圖:

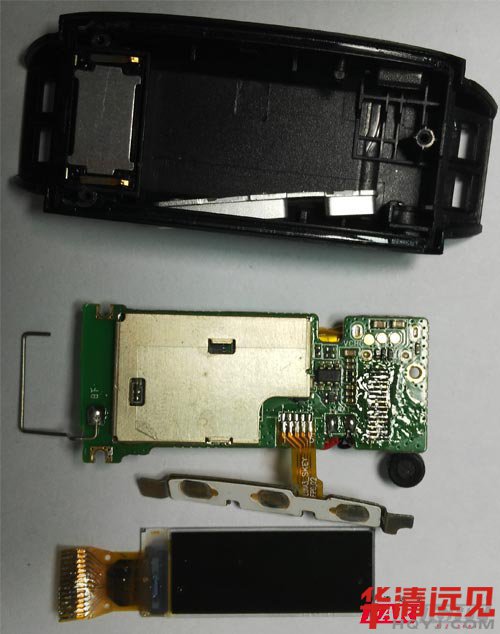

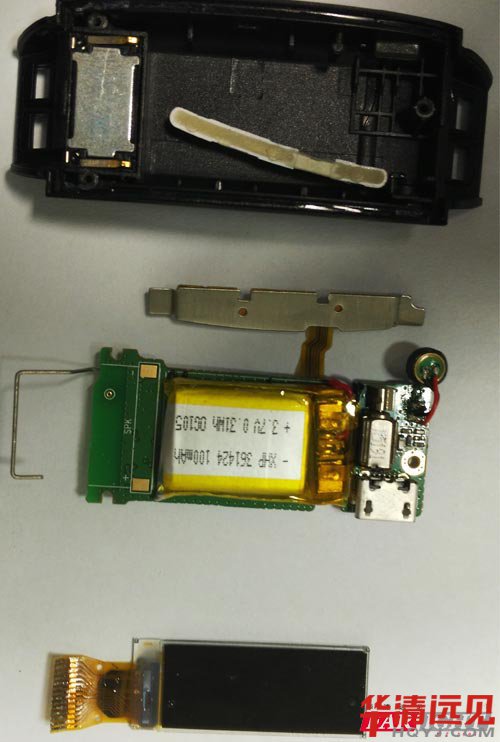

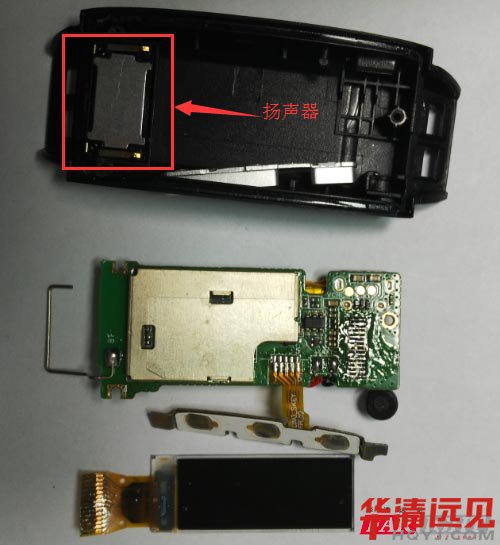

OK!此情此景,已經將主板和配件完全從外殼結構中分離出來了(揚聲器除外),所有的配件有主板、電池、天線、薄膜按鍵、麥克風、OLED、和揚聲器。
4、看看硬件方案

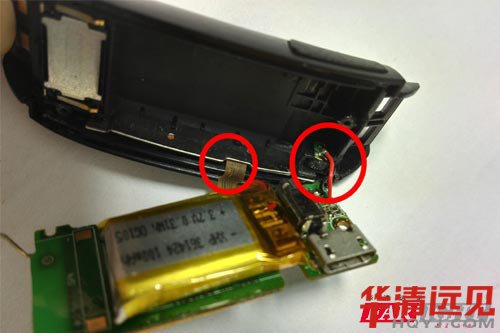

如上圖主板部分,要想看到主板所使用的SOC方案,就必須拆除電池和SOC部分保護殼,需要用到熱風槍將其拆除,所有順帶的,為了不影響配件,也想將按鍵和麥克風拆除。如下圖:16
后就將信號保護殼拆除了,方法是使用熱風槍吹。
5、分析Nuik3智能手環所使用的硬件方案
除了板上的貼片元器件,基本上已經將該拆除的拆除了,也看到了SOC。如下圖:

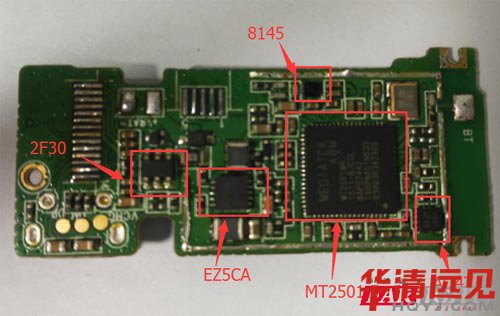

如上圖即為Unik3主板上所使用到的幾塊芯片了,其中基本上能一眼看出來MT2501為聯發科的片上SOC方案。通過電路的布局,大概也能推測出,2F30芯片為充電IC。再看如下圖:

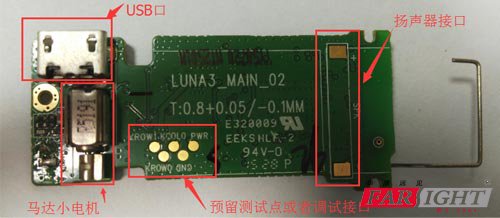

反面中可以看到振動用的小馬達,USB接口和揚聲器/喇叭接口。很明顯,喇叭接口是接觸式接口。
三、總結
本文描述了拆除Unik3的詳細步驟,因工具有限,所以并未進行一些裸板的測試 ,對于其所使用的硬件方案,后期再對其進行了解,目前的任務應該是,拆除了,還能恢復使用嗎?
