利用微信硬件平臺控制LED燈
時間：2018-09-29 來源：未知

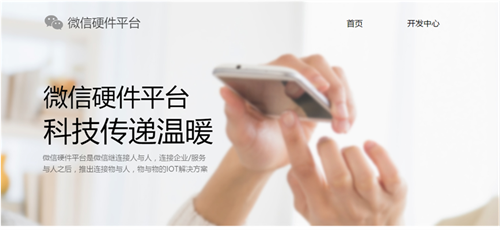

首先，我們要了解一下，微信提供有個東西叫做 微信硬件平臺。
網址：//iot.weixin.qq.com/

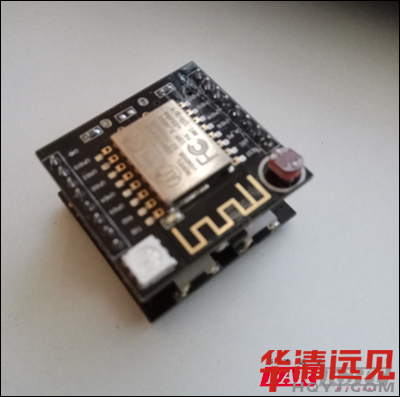

下面再介紹一下ESP8266模塊

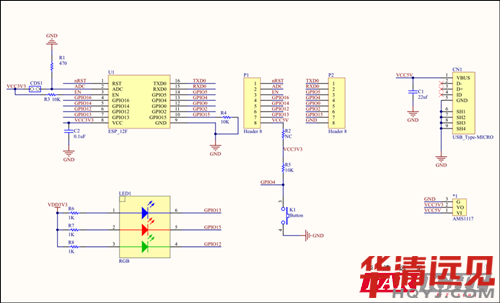

原理圖如下：
模塊是安信可公司做的，我們也可以自己動手來做這個模塊，安心可的模塊接的是一個RGB燈，我們也可以接其他的東西，比如客廳燈的開關，也可以把這個模塊放在插座里面做一個智能的插座。
下面我們開始一步一步的讓手里的這個模塊連上微信云，實現利用微信控制LED燈
1. 首先我們先要注冊一個微信公眾號。
https://mp.weixin.qq.com/debug/cgi-bin/sandbox?t=sandbox/login

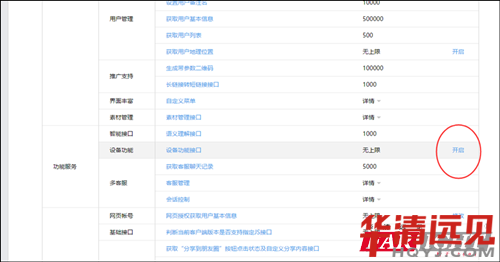

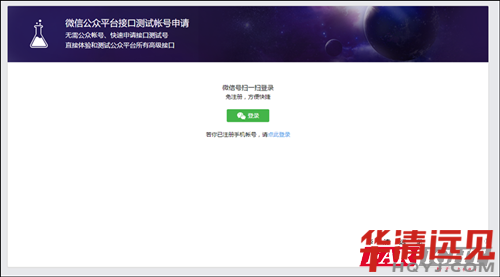

用手機微信，掃二維碼登錄測試賬號，登陸之后開啟設備功能

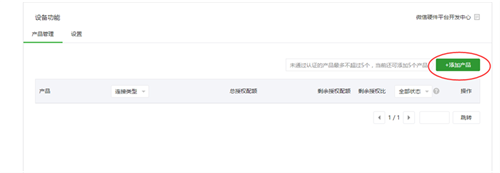

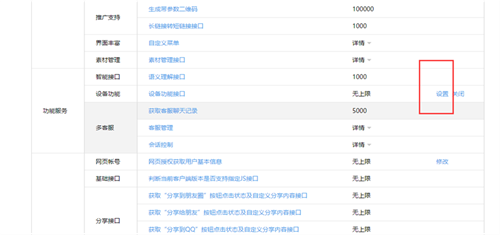

然后點擊設置，添加新的設備

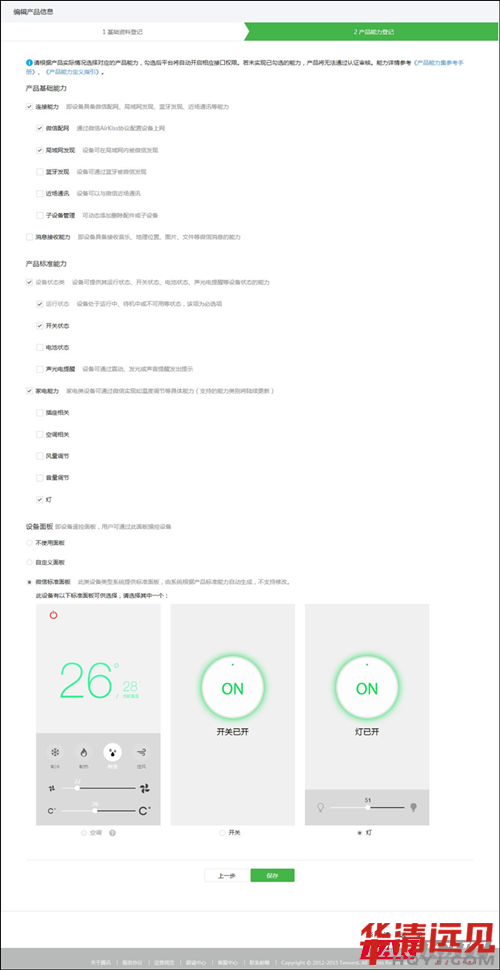

并按照如下配置設備
產品能力需要依據微信官方文檔：//iot.weixin.qq.com/wiki/new/index.html?page=4-5 進行
定義，這里我們以一個微信標準面板為準，只定義開關、亮度調節。
至此我們已完成了微信公眾后臺的配置。
2 獲取一個 licence
我們需要獲取一個licence，這個licence是微信分配的，是唯一的。

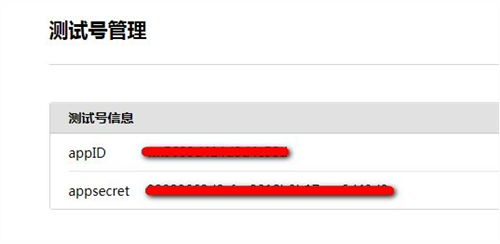

將下面網址中的appid 和 secret 為自己公眾號后臺的信息
https://api.weixin.qq.com/cgi-bin/token?grant_type=client_credential&appid=APPID&secret=SECRET
獲取到一個有效的 access_token

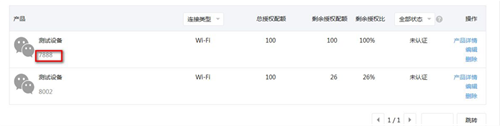

再找到公眾號后臺的產品 ID，
使用上面獲取到的 access_token 和產品 ID 替換下面鏈接中的信息
https://api.weixin.qq.com/device/getqrcode?access_token=ACCESS_TOKEN&product_id=PRODUCT_ID
獲取到如下信息
保存好獲取到的數據，下面固件要用。
3. 編譯固件

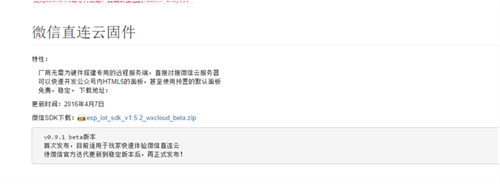

下載安信可開放的 SDK，可到安信可官網下載，有能力也可以自己修改源碼
//wiki.ai-thinker.com/esp8266/sdk
打開 airkiss_cloud.h 改寫 licence 為自己的實際 licence
#define DEVICE_LICENCE "FIXME"
打開 airkiss_lan.h 修改以下兩行代碼為自己的實際數值
#define DEVICE_TYPE "FIXME"
#define DEVICE_ID "FIXME"
編譯固件，注意配置編譯選項為
BOOT?=new
APP?=1
SPI_SPEED?=40
SPI_MODE?=QIO
SPI_SIZE_MAP?=2
燒寫固件
固件燒寫地址依次為：
BIN File Address
boot_v1.5.bin 0x0
user1.1024.new.2 0x01000
esp_init_data_default.bin 0x0FC000
blank.bin 0x0FE000
在燒寫之前我們需要下載8266的燒寫工具
//wiki.ai-thinker.com/tools

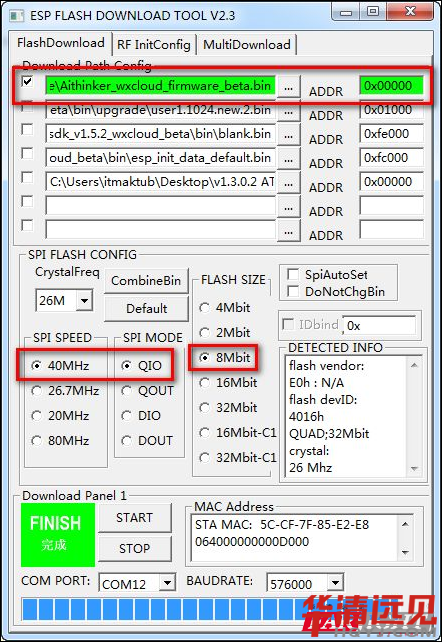

燒寫地址以及相應配置如下：
4. 配置聯網
打開微信，掃描下面的二維碼

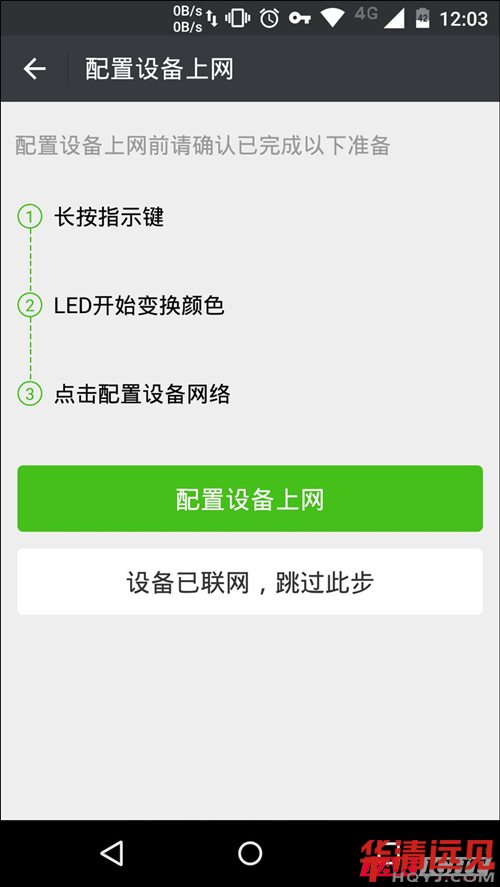

然后通過微信的配網，按照提示步驟操作

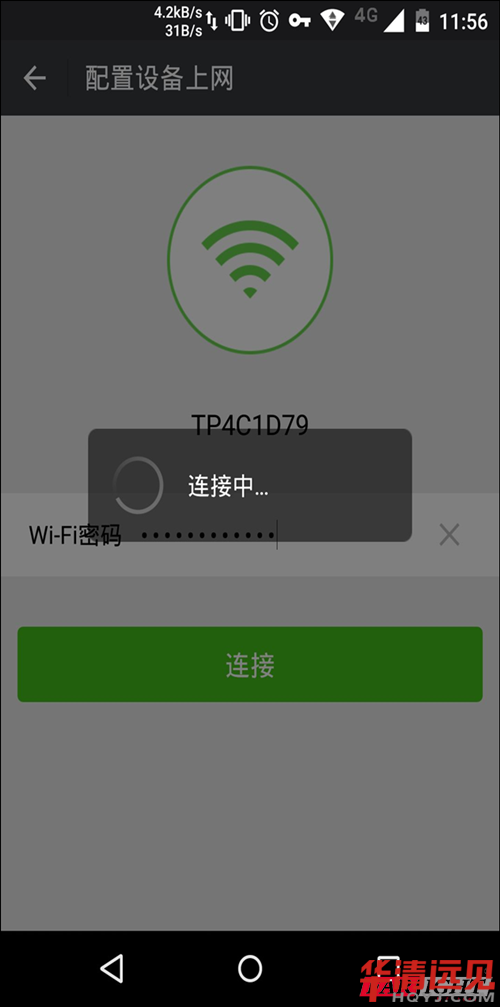

首先確保手機已經連接了WIFI,然后點擊“配置設備上網菜單”，然后輸入WIFI密碼，在配置上網的過程中，LED的顏色會慢閃，直到設備連上網之后，LED燈不再變化。

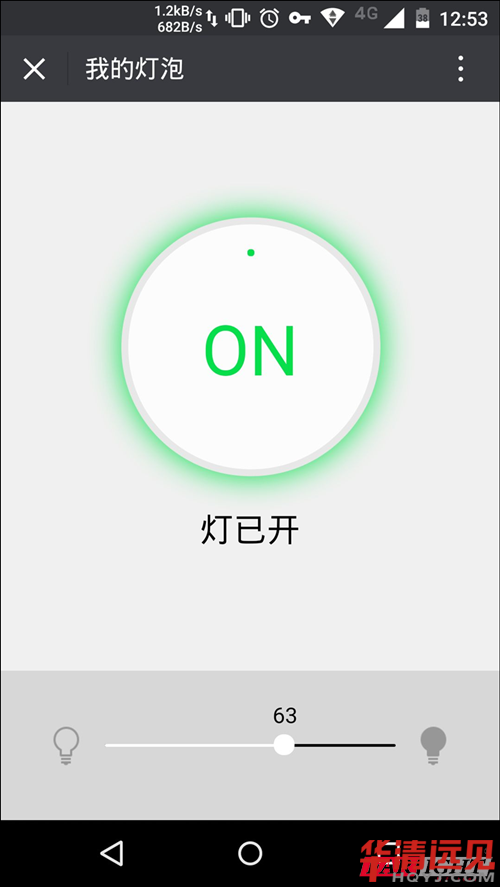

提示配置成功之后，打開微信設置設備微信直連LED，就可以控制LED燈了。
