這一節主要把在實現“linux模擬U盤功能”過程中的一些調試過程記錄下來，并加以解析。
一、背景知識
1、USB Mass Storage類規范概述
USB 組織在universal Serial Bus Mass Storage Class Spaceification 1.1版本中定義了海量存儲設備類（Mass Storage Class）的規范，這個類規范包括四個
獨立的子類規范，即：
1. USB Mass Storage Class Control/Bulk/Interrupt (CBI) Transport
2.USB Mass Storage Class Bulk-Only Transport
3.USB Mass Storage Class ATA Command Block
4.USB Mass Storage Class UFI Command Specification
前兩個子規范定義了數據/命令/狀態在USB 上的傳輸方法。Bulk- Only 傳輸規范僅僅使用Bulk 端點傳送數據/命令/狀態，CBI 傳輸規范則使用Control/Bulk/Interrupt 三種類型的端點進行數據/命令/狀態傳送。后兩個子規范則定義了存儲介質的操作命令。ATA 命令規范用于硬盤，UFI 命令規范是針對USB 移動存儲。
Microsoft Windows 中提供對Mass Storage 協議的支持，因此USB 移動設備只需要遵循 Mass Storage 協議來組織數據和處理命令，即可實現與PC 機交換數據。而Flash 的存儲單元組織形式采用FAT16 文件系統，這樣，就可以直接在Windows的瀏覽器中通過可移動磁盤來交換數據了，Windows 負責對FAT16 文件系統的管理，USB 設備不需要干預FAT16 文件系統操作的具體細節。
USB（Host）唯一通過描述符了解設備的有關信息，根據這些信息，建立起通信，在這 些描述符中，規定了設備所使用的協議、端點情況等。因此，正確地提供描述符，是USB 設備正常工作的先決條件。
Linux-2.6.26內核中在利用USB gadget驅動實現模擬U盤時主要涉及到file_storage.c、s3c2410_udc.c等驅動文件（這些文件的具體結構，將在下一篇文章中描述）。此時我們想先從這些代碼中找到USB描述描述符，從中確定使用的存儲類規范，從而確定協議。確定通訊協議是我們調試的基礎。

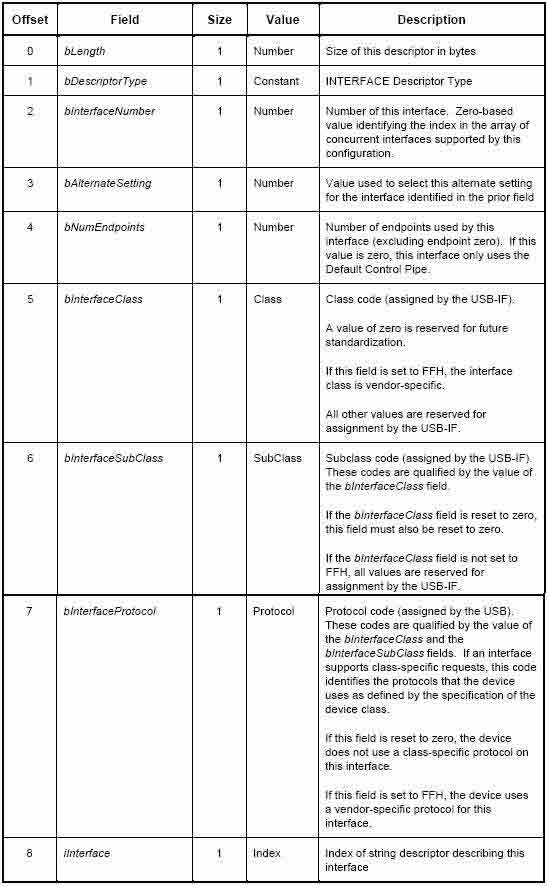

存儲類規范是由接口描述符決定的。接口描述符各項的定義義如下：
其中，bInterfaceClass、bInterfaceSubClass、bInterfaceProtocol可以判斷出設備是否是存儲類，以及屬于哪種存儲子類和存儲介質的操作命令。
在file_storage.c文件中，
/* USB protocol value = the transport method */
#define USB_PR_CBI 0x00 // Control/Bulk/Interrupt
#define USB_PR_CB 0x01 // Control/Bulk w/o interrupt
#define USB_PR_BULK 0x50 // Bulk-only
/* USB subclass value = the protocol encapsulation */
#define USB_SC_RBC 0x01 // Reduced Block Commands (flash)
#define USB_SC_8020 0x02 // SFF-8020i, MMC-2, ATAPI (CD-ROM)
#define USB_SC_QIC 0x03 // QIC-157 (tape)
#define USB_SC_UFI 0x04 // UFI (floppy)
#define USB_SC_8070 0x05 // SFF-8070i (removable)
#define USB_SC_SCSI 0x06 // Transparent SCSI
默認的情況是：
mod_data = { // Default values
.transport_parm = "BBB",
.protocol_parm = "SCSI",
……
默認的賦值如下：
bInterfaceClass=08 表示：存儲類
bInterfaceSubClass=0x06 表示：透明的SCSI指令
bInterfaceProtocol=0x50 表示：bulk-only 傳輸
2、Bulk－Only 傳輸協議
下面看看Bulk－Only 傳輸協議：（詳細的規范請閱讀《Universal Serial BusMass Storage ClassBulk-Only Transport》）
設備插入到USB 后，USB 即對設備進行搜索，并要求設備提供相應的描述符。在USBHost 得到上述描述符后，即完成了設備的配置，識別出為Bulk－Only 的Mass Storage 設備， 然后即進入Bulk－Only 傳輸方式。在此方式下，USB 與設備間的所有數據均通過Bulk－In和Bulk－Out 來進行傳輸，不再通過控制端點傳輸任何數據。

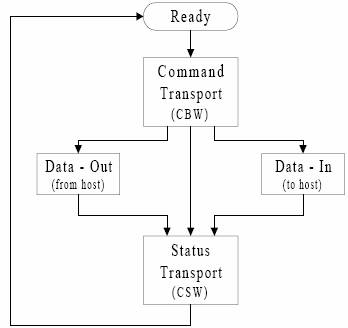

在這種傳輸方式下，有三種類型的數據在USB 和設備之間傳送，CBW、CSW 和普通數據。CBW（Command Block Wrapper，即命令塊包）是從USB Host 發送到設備的命令， 命令格式遵從接口中的bInterfaceSubClass 所指定的命令塊，這里為SCSI 傳輸命令集。USB設備需要將SCSI 命令從CBW 中提取出來，執行相應的命令，完成以后，向Host 發出反映 當前命令執行狀態的CSW（Command Status Wrapper），Host 根據CSW 來決定是否繼續發 送下一個CBW 或是數據。Host 要求USB 設備執行的命令可能為發送數據，則此時需要將 特定數據傳送出去，完畢后發出CSW，以使Host 進行下一步的操作。USB 設備所執行的操
作可用下圖描述：

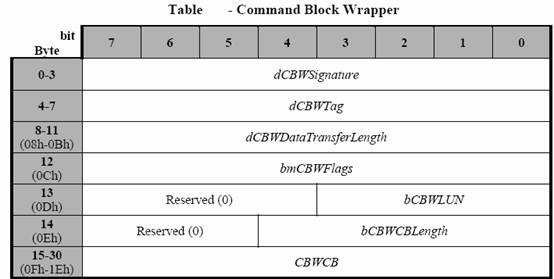

CBW的格式如下：
dCBWSignature:
CBW的標識，固定值：43425355h (little endian)。
dCBWTag:
主機發送的一個命令塊標識，設備需要原樣作為dCSWTag（CSW中的一部分）再發送給Host;主要用于關聯CSW到對應的CBW。
dCBWDataTransferLength:
本次CBW命令要求在命令與回應之間傳輸?shù)淖止?jié)數。如果為0，則不傳輸數據。
bmCBWFlags:
反映數據傳輸?shù)姆较颍? 表示來自Host，1 表示發至Host；
bCBWLUN:
對于有多個LUN邏輯單元的設備，用來選擇具體目標。如果沒有多個LUN，則寫0。
bCBWCBLength:
命令的長度，范圍在0~16.
CBWCB:
傳輸?shù)木唧w命令，符合bInterfaceSubClass.中定義的命令規范，此處是SCSI

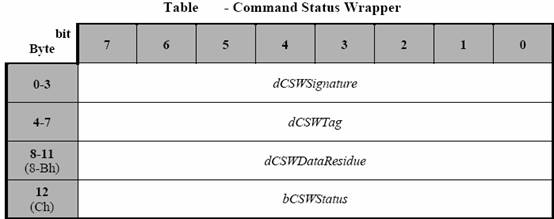

CSW命令格式如下：
dCSWSignature:
CSW的標識，固定值：53425355h (little endian)
dCSWTag:
設置這個標識和CBW中的dCBWTag一致，參照上面關于dCBWTag的解釋
dCSWDataResidue:
還需要傳送的數據，此數據根據dCBWDataTransferLength－本次已經傳送的數據得到
bCSWStatus:
指示命令的執行狀態。如果命令正確執行，bCSWStatus 返回0 即可。
3、SCSI指令集

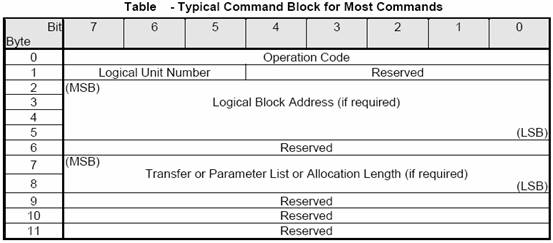

Bulk-Only 的CBW 中的CBWCB 中的內容即為如下格式的命令塊描述符（Command Block Descriptor）。SCSI-2 有三種字長的命令，6 字節、10字節和12字節，Microsoft Windows 環境下支持12 字節長的命令。
Operation Code：
操作代碼，表示特定的命令。高3 位為Group Code，共有8 種組合，
即8 個組，低5 五位為Command Code，可以有32 種命令。
Logicol unit Number：
為了兼容SCSI－1 而設的，此處可以不必關心。
Logical block address：
為高位在前，低位在后的邏輯塊地址，即扇區地址。第2 位為高位，第3、4、5 依次為低位。
Transfer length：
為需要從邏輯塊地址處開始傳輸?shù)纳葏^(qū)數（比如在Write 命令中）。
Parameter list length：
為需要傳輸?shù)臄?shù)據長度（比如在Mode Sense 命令中）；
Allocation length：
為初始程序為返回數據所分配的大字節數，此值可以為零，表示不需要傳送數據。
SCSI指令集的Direct Accesss 類型存儲介質的傳輸命令有許多， Mass Storage協議只用到了其中的一些。更多的SCSI指令參見：//en.wikipedia.org/wiki/SCSI_command
指令代碼 指令名稱 說明
04h Format Unit 格式化存儲單元
12h Inquiry 索取器件信息
1Bh Start/Stop load/unload
55h Mode select 允許Host對外部設備設置參數。
5Ah Mode Sense 向host傳輸參數
Eh Prevent/Allow Medium Removal 寫保護
>28h Read（10） Host讀存儲介質中的二進制數據
A8h Read（12） 同上，不過比較詳細一點
25h Read Capacity 要求設備返回當前容量
23h Read Format Capacity 查詢當前容量及可用空間
03h Request Sense 請求設備向主機返回執行結果，及狀態數據
01h Rexero Unit 返回零軌道
2Bh Seek（10） 為設備分配到特定地址
1Dh Send Diagnostic 執行固件復位并執行診斷
00h Test Unit Ready 請求設備報告是否處于Ready狀態
2Fh Verify 在存儲中驗證數據
2Ah Write（10） 從主機向介質寫二進制數據
AAh Write（12） 同上，不過比較詳細
2Eh Write and Verify 寫二進制數據并驗證
對于不同的命令，其命令塊描述符略有不同，其要求的返回內容也有所不同，根據相 應的文檔，可以對每種請求作出適當?shù)幕貞�。比如，下面是INQUIRY 請求的命令塊描述符和其返回內容的數據格式：如：INQUIRY

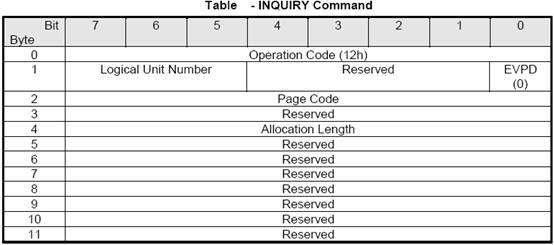

命令描述符：

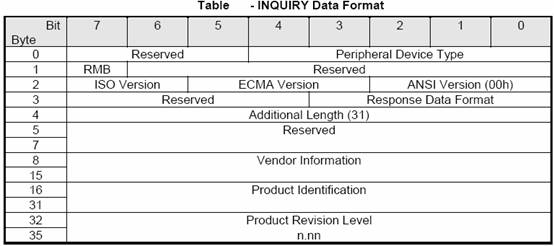

返回數據格式
Host 會依次發出INQUIRY、Read Capacity、UFI Mode Sense 請求，如果上述請求的返回結果都正確，則Host 會發出READ 命令，讀取文件系統0 簇0 扇區的MBR 數據，進入文件系統識別階段。

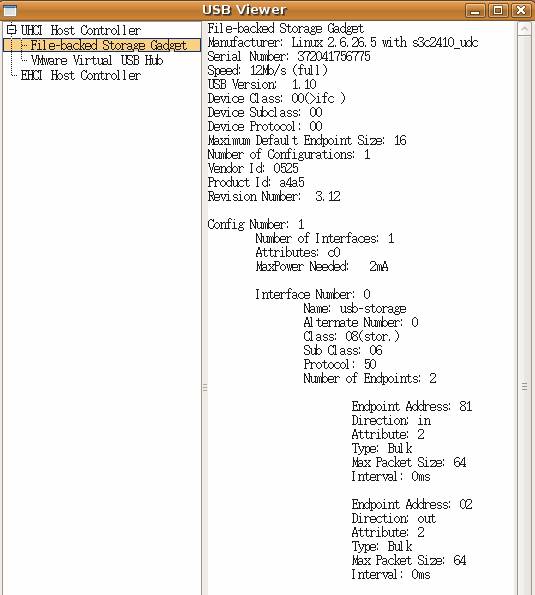

4、利用USB View觀察結果
可通過USB View軟件查看到USB設置階段獲取到的信息。
二、出現的主要問題
在調試過程中遇到了一個問題�，F(xiàn)象是：在目標板加載完驅動后，即執行完：
# insmod g_file_storage.ko file=/dev/mtdblock2 stall=0 removable=1
后，接好USB線。此時在windows端設備出有usb storage設備加入，但出現不了盤符。
下面記錄下調試過程。
三、調試過程
根據規范，當完成SCSI指令集中Inquiry 命令時，可以出現盤符。所以可以通過bushound軟件查看通訊過程，找出原因。
下面是利用bushound工具在出現問題時采集到的數據。
Dev Phase Data Info Time Cmd.Phase. Ofs
--- ----- --------------------------------- ---------- ----- -----------
26 CTL 80 06 00 01 - 00 00 12 00 GET DESCRIPTR 0us 1.1.0
26 DI 12 01 10 01 - 00 00 00 10 - 25 05 a5 a4 - 12 03 01 02 ........%....... 4.8ms 1.2.0
03 01 .. 1.2.16
26 CTL 80 06 00 02 - 00 00 09 00 GET DESCRIPTR 14us 2.1.0
26 DI 09 02 20 00 - 01 01 04 c0 - 01 .. ...... 3.9ms 2.2.0
26 CTL 80 06 00 02 - 00 00 20 00 GET DESCRIPTR 16us 3.1.0
26 DI 09 02 20 00 - 01 01 04 c0 - 01 09 04 00 - 00 02 08 06 .. ............. 4.9ms 3.2.0
50 05 07 05 - 81 02 40 00 - 00 07 05 02 - 02 40 00 00 P.....@......@.. 3.2.16
26 CTL 80 06 00 03 - 00 00 02 00 GET DESCRIPTR 60us 4.1.0
26 DI 09 02 20 00 - 01 01 04 c0 - 01 .. ...... 3.9ms 2.2.0
26 DI 04 03 .. 3.9ms 3.1.0
26 CTL 80 06 00 03 - 00 00 04 00 GET DESCRIPTR 15us 5.1.0
26 DI 04 03 09 04 .... 3.9ms 6.1.0
26 CTL 80 06 03 03 - 09 04 02 00 GET DESCRIPTR 10us 1.2.16
26 DI 1a 03 .... 4.0ms 6.2.0
26 CTL 80 06 03 03 - 09 04 1a 00 GET DESCRIPTR 18us 7.1.0
26 DI 1a 03 33 00 - 37 00 32 00 - 30 00 34 00 - 31 00 37 00 ..3.7.2.0.4.1.7. 4.9ms 7.2.0
35 00 36 00 - 37 00 37 00 - 35 00 5.6.7.7.5. 7.2.16
26 CTL 00 09 01 00 - 00 00 00 00 SET CONFIG 16us 8.1.0
26 CTL 01 0b 00 00 - 00 00 00 00 SET INTERFACE 60ms 9.1.0
26 CTL a1 fe 00 00 - 00 00 01 00 CLASS 62ms 10.1.0
26 DI 00 . 3.9ms 10.2.0
26 DO 55 53 42 43 - 08 60 e0 86 - 24 00 00 00 - 80 00 06 12 USBC.`..$....... 985us 11.1.0
00 00 00 24 - 00 00 00 00 - 00 00 00 00 - 00 00 00 ...$........... 11.1.16
26 DI 00 80 02 02 - 1f 00 00 00 - 4c 69 6e 75 - 78 20 20 20 ........Linux 1.0ms 12.1.0
46 69 6c 65 - 2d 53 74 6f - 72 20 47 61 - 64 67 65 74 File-Stor Gadget 12.1.16
30 33 31 32 0312 12.1.32
26 CTL 80 06 00 02 - 00 00 20 00 GET DESCRIPTR 893ms 13.1.0
26 DI 09 02 20 00 - 01 01 04 c0 - 01 09 04 00 - 00 02 08 06 .. ............. 4.1ms 13.2.0
50 05 07 05 - 81 02 40 00 - 00 07 05 02 - 02 40 00 00 P.....@......@.. 13.2.16
26 CTL 80 06 00 02 - 00 00 20 00 GET DESCRIPTR 2.7sc 14.1.0
26 DI 09 02 20 00 - 01 01 04 c0 - 01 09 04 00 - 00 02 08 06 .. ............. 4.4ms 14.2.0
50 05 07 05 - 81 02 40 00 - 00 07 05 02 - 02 40 00 00 P.....@......@.. 14.2.16
26 USTS 05 00 00 c0 no response 2.8sc 15.1.0
注意上面紅色部分的代碼，DO發出了55 53 42 43開始的CBW命令塊，命令碼是12，即Inquiry命令。要求目標返回Inquiry命令要求的數據，長度是0x24。接下來設備端通過DI返回了設備信息。按照規范，在返回完了數據后，設備端還應該通過DI向系統返回CSW的值。但實際的捕獲內容并沒有。所以導致不能正確出現盤符。
在file_storage.c中，發送數據時都會調用到start_transfer（）函數。在此函數中加入printk調試語句，觀察現象。發現只要加入的調試語句，windows端就能夠正常設別設備了。于是，可以猜測是因為需要在連續兩次發送之間加上一些延時。在函數中加入udelay（800）后，windows系統可以正常發現設備了。具體的代碼架構，將在下一遍文章中解析。

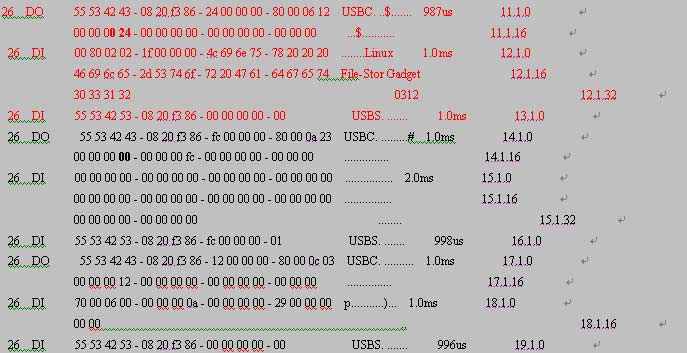

下面是程序正常后，用bushound捕獲到的數據。
紅色部分，可以看出設備正確的按照規范在發送完數據后，返回CSW信息。
四、總結做好USB gadget驅動、或者USB host驅動調試需要：
·掌握一定的知識基礎
包括：USB協議、具體的類設備規范、USB驅動程序架構、USB設備端控制器操作等。
·合理利用調試工具。
包括：USB view 、bushound 、及一些硬件USB信號分析儀。
