M0傳感器新板子
時間：2014-11-28 來源：未知

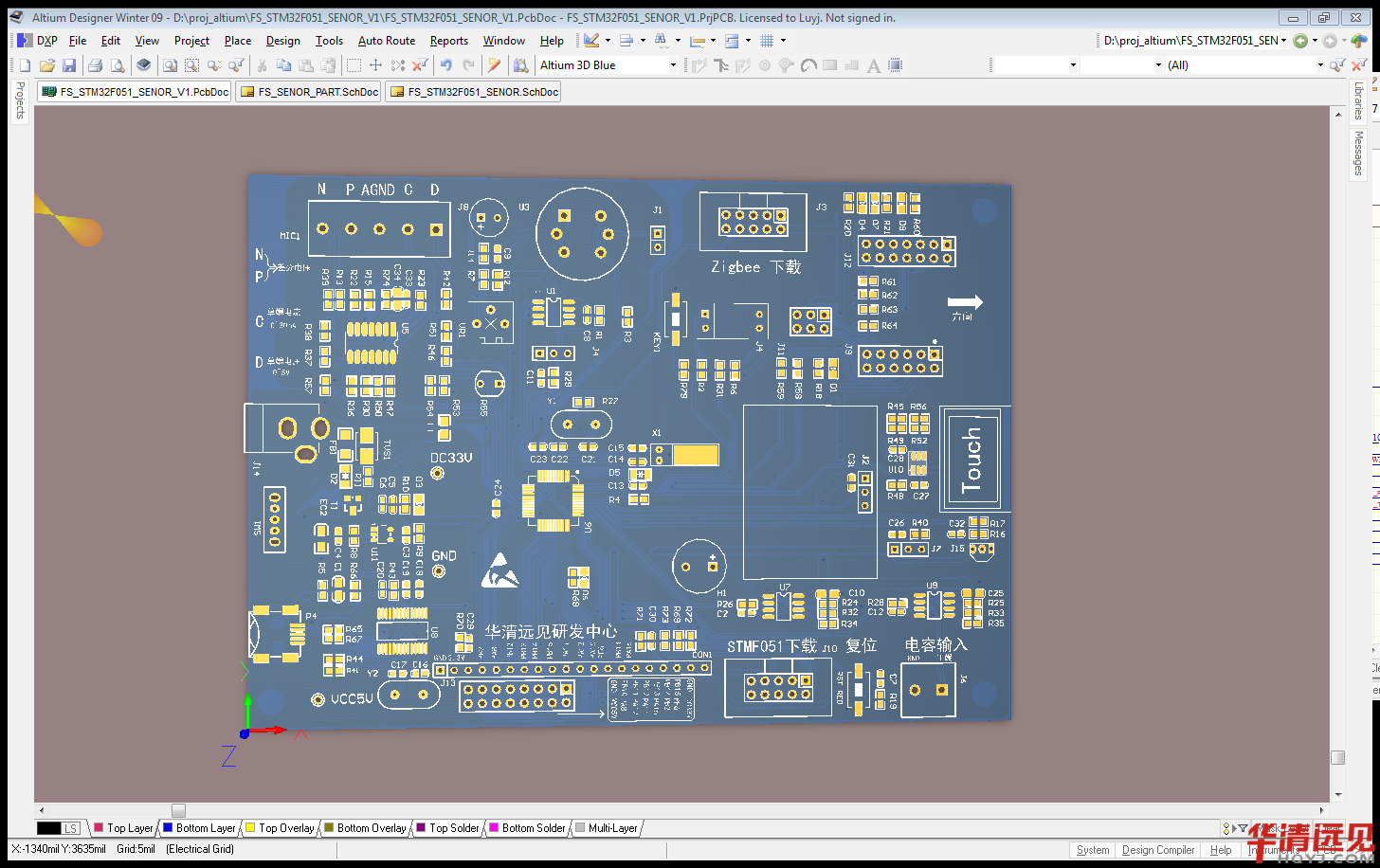

傳感器模組板：
STM32f051 arm處理器，USB轉串口，無線通訊模塊（可擴展為zigbee，WIFI，IPv6,Blue-4.0），傳感器單元,支持LCD12864顯示接口等
處理器：STM32F051C8T6 ARM cortex-M0
傳感器：
1、氣體傳感器MQ-2（廣譜氣體傳感器）
2、熱釋紅外傳感器RE200B
3、數字溫度傳感器DS18B20
4、電容式濕度傳感器HS1101
5、聲響傳感器
6、霍爾線性傳感器AH3503
7、霍爾開關AH3020
8、光線強度
9、光電感應
10、電容觸摸鍵
測量端口：
1、外部電容輸入 (頻率計)
2、差分電壓輸入、（微電壓測量）
3、單端電壓輸入、（AD采集）
4、電流輸入（電流采集）
本地顯示屏:LCD12864
無線通訊接口:
1、支持Zigbee通訊；
2、支持Blue-4.0通訊；
3、支持WIFI通訊；
4、支持IPv6 通訊；
支持外部擴展IO；
應用方法：
1、可以通過5V供電獨立使用；
2、通過 USB端口和計算機連接調試；
3、通過無線（zigbee，WIFI，IPv6,Blue-4.0）將傳感器組數據和測量端口數據 發送給無線網絡中，實現無線傳輸。
三、軟件功能：
STM32F051負責本地?cái)?shù)據采集，獲取各傳感器的狀態和數據，并可將采集的數據通過USB轉串口發送，或者通過無線網絡進行發送，也可以在本地進行顯示。
四、傳感器種類和參數：
1、氣體傳感器MQ-2（廣譜氣體傳感器）
可檢測液化氣、甲烷、丁烷、丙烷、酒精、 氫氣等多種可燃?xì)怏w，以及煙霧。配合外圍電路，輸出開關量信號給STM32F051。
2、熱釋紅外傳感器RE200B
對于近距離的發熱物體 移動仍然能有效動作。配合外圍電路，輸出開關量信號給STM32F051。
3、數字溫度傳感器DS18B20
檢測溫度范圍－55 到＋125 攝氏度，精度正負 0.5 攝氏 度。通過 1-Wire 與STM32F051連接。
4、電容式濕度傳感器HS1101
檢測濕度范圍 0 到 100％。 配合外圍電路形成頻率信號 給STM32F051，經過計數轉成濕度值。
5、聲響傳感器
可檢測環境聲響，經過比較器整形后的開關量給STM32F051。
6、霍爾線性傳感器AH3503
檢測磁場強度－90 到＋90mT，輸出模擬電壓給STM32F051， 經過 A/D 轉換成數據。
7、霍爾開關AH3020
動作點磁場強度 22mT，釋放點 16mT，輸出開關量給STM32F051。
8、光線強度
光敏電阻測量環境中的光線變化，并將測得數據轉化為模擬電壓（0到3.3v）輸入給STM32F051。
9、光電感應
通過紅外對射管構成通路，將光通路被阻斷時，通路斷開，并將采集數字量給STM32F051。
10、電容觸摸鍵
保持電氣絕緣的情況下， 手指觸摸后經過電路處理會形成開關 電容式觸摸盤經過TTP223芯片輸出開關量STM32F051。
測量端口：
1、外部電容輸入(頻率計)
1路外部電容輸入，轉化為頻率信號給STM32F051，可測量的外部電容。
2、差分電壓輸入（微電壓測量）
1路差分電壓輸入，兩端電壓輸入范圍均為 1V 到 2V，經過電路轉化成 單端電壓給STM32F051 A/D。Vo＝2×（Va－Vb） �？山与姌驕y(cè)量電路。
3、單端電壓輸入（AD采集）
1路單端輸入電壓范圍 0 到 5V，經過分壓后給STM32F051 A/D。
4、電流輸入（電流采集）
1路電流輸入共地電流輸入范圍 0 到 30mA，經電路轉換為電壓給STM32F051 A/D。
| 功能 | MO端IO分配 | |
|
數字采集部分： |
熱釋紅外傳感器RE200B、 | PB7 |
| 數字溫度傳感器DS18B20 | PB6 | |
| 光電感應 | PB9 | |
| 霍爾開關AH30201 | PB5 | |
| 外部電容輸入 (頻率計) | PB3 | |
| 聲音輸入（數字信號） | PB1 | |
| 電容觸摸板 | PB8 | |
| 模擬采集部分： | 氣體傳感器MQ-2（廣譜氣體傳感器） | PA0 |
| 聲響傳感器 | PA1 | |
| 霍爾線性傳感器AH3503 | PA4 | |
| 差分電壓輸入（微電壓測量） | PA6 | |
| 單端電壓輸入（AD采集） | PA5 | |
| 電流輸入（電流采集） | PB0 | |
| 光線強度 | PA7 |
