testbench就是對寫的FPGA文件進行測試的文件，可以是verilog也可以是VHDL。verilog和VHDL的國際標準里面有很多不能被綜合實現的語句，比如initial，forever，repeat，延時語句#1等等，這些語句就是用來測試的時候使用的。運行環境一般是ise或者vivado或者quartus自帶的仿真工具，或者如modelsim一樣的第三方仿真工具。

測試機制

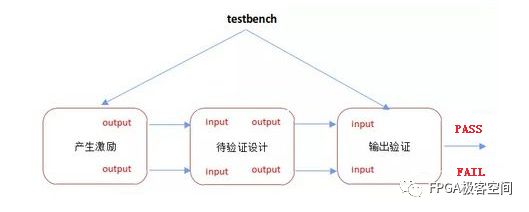

任何一個設計好的模塊，都有輸入和輸出，此模塊是否滿足要求就是看給定滿足要求的輸入，是否能夠得到滿足要求的輸出。所以testbench的測試機制就是：用各種verilog或者VHDL語法，產生滿足條件的激勵信號(也就是對被模塊的輸入)，同時對模塊的輸出進行捕捉，測試輸出是否滿足要求。如下圖，產生激勵輸出驗證模塊兩個模塊都屬于testbench，最好的輸出驗證模塊最終只需要給一個pass和fail的答案出來就可以了。不管是用一個信號表示pass和fail還是用$display()函數打印，最終簡單明了的給出過或者不過的信息就好了。請大家寫仿真文件的時候盡量做到這點。

運行順序

跟大家解釋一點，所有testbench本質上都是串行執行，因為在CPU環境下，沒有可靠并行執行的能力。所有并行的語句，比如兩個always模塊，fork join語句塊，都是軟件模擬并行執行的。所以老一點的編譯器，信號定義要在initial語句前面，initial的信號要先有初始值后面的語句才能從給定初值開始執行。所以大家寫testbench的時候，要注意，最好先定義信號，再寫initial語句，后面的語句交換順序不影響，軟件可以識別并按照IEEE標準的順序去執行。

如果一個模塊里面想用并行執行語句用fork join語句，順序執行用begin end語句。initial語句可以寫多個，都是并行執行的，當兩個信號在initial沖突的時候，會先執行前面的initial的值。
