當前位置: > 華清遠見教育科技集團 > 教學平臺 > FS4412開發板
FS4412開發板
時間：2015-08-20作者：華清遠見

高大上的ARM Cortex-A9四核開發平臺，學習嵌入式開發完美對口！三星芯片橫掃全網！

4412開發板5大特色

1、可以選配仿真器，配套ARM實驗代碼;

2、新的Uboot(201301版本)移植實驗、Linux3.14移植(引入設備樹開發)實驗、

Linux設備驅動實驗、Android底層實驗、Android應用開發實驗、綜合項目案例;

3、完善的板載硬件資源，更適合學習;

4、標配Android遙控器，可以遙控Android系統，用于Android TV開發;

5、核心板采用8層板設計、底板采用4層板設計，更加穩定可靠。


FS4412開發板產品簡介

1、豐富的硬件接口

FS4412采用的處理器使用Samsung新的ARM Cortex-A9四核CPU的Exynos4412, 主頻達到1.4~1.6GHz。該芯片采用了新的32nm的先進工藝制程，功耗方面有了明顯的降低。Exynos4412處理器已經廣泛應用于多個領域。在我們熟悉的智能手機中，如：三星Galaxy SIII，魅族、聯想、紐曼等等，都有基于Exynos4412的產品。隨著ARM處理器、Linux操作系統、Android系統的快速發展，嵌入式教學對硬件平臺的要求越來越高。FS4412平臺是華清遠見研發中心根據之前豐富的教學、研發經驗，專為下一代教學開發設計的。平臺除了有系統、豐富的軟件實驗資源外，硬件設計上也有很多特色。

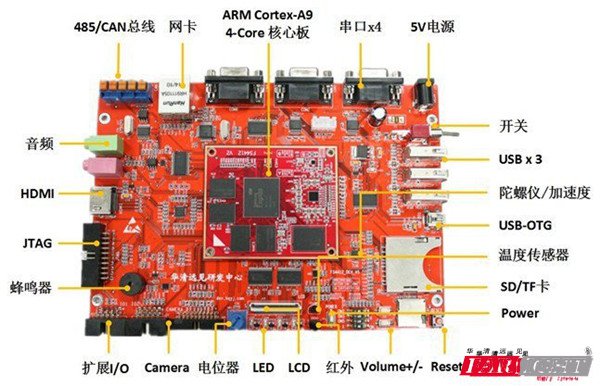

圖1：4412開發板載硬件資源


接口技術是嵌入式系統技術中非常核心的環節。FS4412平臺針對嵌入式系統培訓中重要的硬件接口，都板載了典型的接口芯片，方便教學。


接口名稱 接口芯片 重要程度
A/D 電位計(可調電阻) ★★★★
PWM 無源蜂鳴器 ★★★★★
GPIO 4個LED燈 ★★★★★
I2C 加速度/陀螺儀傳感器 ★★★★★
SPI SPI接口的CAN線芯片 ★★★★★
UART 3個 ★★★★★
單總線 溫度傳感器/紅外接收器 ★★★
I2S 音頻接口芯片 ★★★★
USB 3路USB HOST、1路USB OTG ★★★★★
CAN總線 1路CAN總線擴展 ★★★
SDIO 1路SD卡/TF卡接口 ★★★★★
CSI 1路攝像頭接口 ★★★★
LCD RGB/LVDS 一個RGB/LVDS接口，配置1024*600的液晶屏 ★★★★
異步系統擴展總線 100M網卡芯片 ★★★★
HDMI 支持1080P輸出 ★★★

2.功能強大的核心板


3、功能強大的核心板

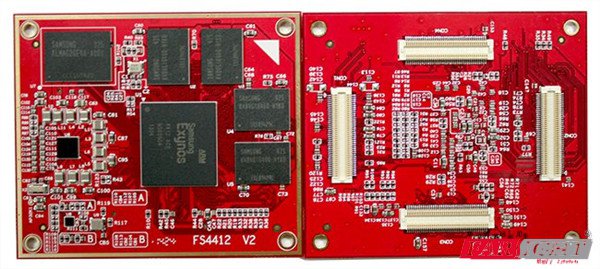

圖二：核心板資源

4、支持Cortex-A9仿真器（選配）

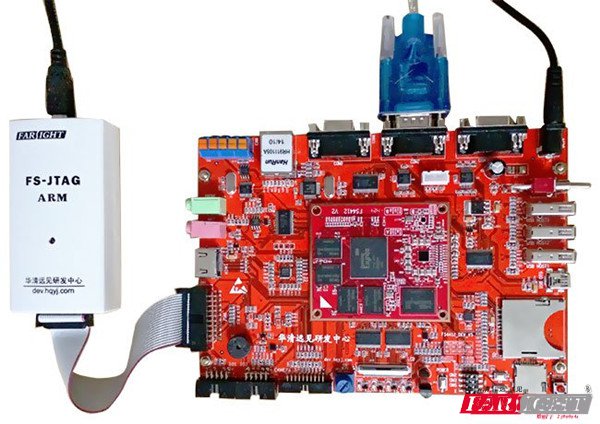

圖三：FS-JTAG Cortex-A9仿真器

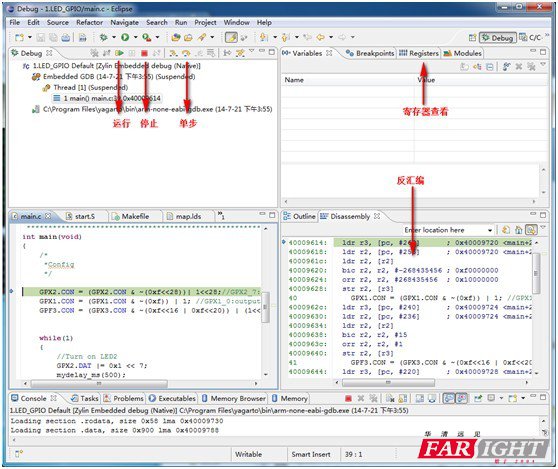

圖四：仿真器上位機調試環境

5、支持Android紅外遙控

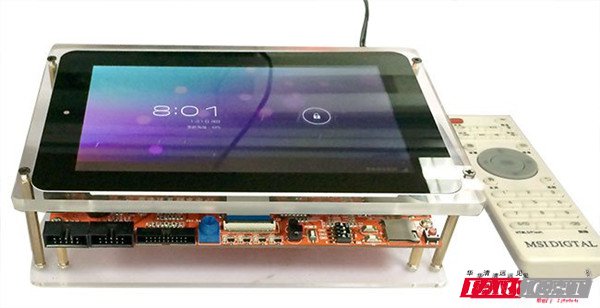

圖五：Android遙控器

6、fs4412開發板軟硬件等資源

1.FS4412硬件資源
  功能部件 型號參數
核心配置 CPU - Samsung Exynos 4 Quad（四核處理器）
- 32nm HKMG
- 1433 MHz（多可以達1.6GHz）
GPU - Mali-400MP（主頻可達400MHz）
屏幕 - LVDS 40 Pin顯示接口
- 7寸1024 x 600高分辨率顯示屏
- 多點電容觸摸屏
RAM容量 - 1GB DDR3（可選配至2GB）
ROM容量 - 4GB eMMC（可選配至16GB）
多啟動方式 - eMMC啟動、MicroSD(TF)/SD卡啟動
- 通過控制撥碼開關切換啟動方式
- 可以實現雙系統啟動
板載接口 存儲卡接口 - 1個MicroSD(TF)卡接口
- 1個SD卡接口
- 高可擴展至64GB
攝像頭接口 - 20 Pin接口，支持OV3640 300萬像素?cái)z像頭
HDMI接口 - HDMI A型接口
- HDMI v1.4a
- 高1080p@30fps高清數字輸出
JTAG接口 - 20 Pin標準JTAG接口
- 支持FS-JTAG Cortex-A9 ARM仿真器
- 獨家支持詳盡的ARM裸機程序
USB接口 - 1路USB OTG
- 3路USB HOST 2.0（可擴展USB-HUB）
音頻接口 - 1路Mic接口
- 1路Speaker耳機輸出
- 1路Speaker立體聲功放輸出（外置揚聲器）
網卡接口 - DM9000百兆網卡
RS485接口 - 1路RS485總線接口
CAN總線接口 - 1路CAN總線接口
串口 - 1路5線RS232串口
- 2路3線RS232串口
- 1路TTL串口
擴展I/O接口 - 1路I2C（已將1.8V轉換為3.3V）
- 1路SPI（已將1.8V轉換為3.3V）
- 3路ADC（1路含10K電阻）
- 多路GPIO、外部中斷（已將1.8V轉換為3.3V）
板級資源 按鍵 - 1個Reset按鍵
- 1個Power按鍵
- 2個Volume（+/-）按鍵
LED - 1個電源LED
- 4個可編程LED
蜂鳴器 - 1個無源PWM蜂鳴器
紅外接收器 - 1個IRM3638紅外接收器
- 可選配紅外遙控器在Android下使用
溫度傳感器 - 1個DS18B20溫度傳感器
ADC - 1路電位器輸入（Android下可模擬電池電量）
RTC - 1個內部RTC實時時鐘
操作系統支持 - Linux3.0、Linux3.14(Device Tree)、Android4.0、QT

2. fs4412開發板軟件資源

一、系統軟件資源
類別 功能特性 描述
Bootloader部分 Uboot 201003 支持Fastboot下載
支持TFTP網絡下載
支持SD卡燒寫
支持eMMC燒寫
Linux內核部分 內核版本 Linux-3.0
LCD顯示驅動 7寸1024*600 LVDS/TTL屏顯示驅動
觸摸屏 電容屏驅動
HDMI HDMI驅動
MFC 多媒體編解碼驅動
FIMC FIMC驅動
2D 2D加速驅動
3D 3D加速驅動
SPI SPI驅動
I2C I2C驅動
電源管理 電源管理驅動
CAN總線 MCP 2515驅動
串口 串口驅動
RS485總線 RS485總線驅動
Camera OV3640驅動
USB OTG USB OTG 驅動
Audio WM8960驅動
Ethernet DM9000驅動
SD接口 SD卡驅動
溫度傳感器 溫度傳感器驅動
重力感應傳感器 重力感應傳感器
按鍵 按鍵中斷驅動
ADC電位計 ADC驅動
蜂鳴器 蜂鳴器驅動
3G模塊 3G模塊驅動
GPRS模塊 GPRS模塊驅動
GPS模塊 GPS模塊驅動
藍牙模塊 藍牙驅動
Android部分 Android4.0 串口測試程序
LED測試程序
GPRS撥打電話程序
GPS定位程序
溫度計程序
重力感應程序
藍牙通訊程序
攝像頭程序
多媒體播放程序
……
二、實驗及項目資源
此部分為華清遠見特色資源，包含：ARM體系結構與接口技術部分、Linux系統部分、Linux操作系統移植部分、Linux驅動實驗、Android底層開發實驗、Android應用開發實驗。部分實驗及項目需要選配相關模塊。
2.1 ARM體系結構與接口技術部分
實驗類別 實驗名稱
ARM體系結構與接口技術部分 1、FS-JTAG開發工具搭建實驗
2、ARM 匯編編程實驗
3、GPIO LED控制實驗
4、Interrupt按鍵中斷驅動
5、PWM蜂鳴器實驗
6、RTC實時時鐘實驗
7、Alarm鬧鐘實驗
8、ADC實驗
9、Uart串口通信實驗
10、WatchDog看門狗復位實驗
11、WatchDog看門狗中斷實驗
12、Sensor溫度傳感器實驗
13、I2C總線陀螺儀實驗
14、SPI總線實驗
15、SPI CAN總線數據通訊實驗
2.2 Linux系統部分
實驗類別 實驗名稱
Linux系統部分 1、Linux常用命令及vi, gdb的使用實驗
2、Linux系統shell程序設計實驗
3、Linux系統GCC編譯器的使用實驗
4、Linux系統GDB調試工具使用實驗
5、Linux系統Makefile編寫實驗
6、Linux系統標準I/O實驗
7、Linux系統文件目錄操作編程實驗
8、Linux系統文件信息的遍歷實驗
9、Linux系統fork等系統調用實驗
10、fork等函數編寫執行命令實驗
11、Linux系統守護進程實驗
12、Linux系統無名管道通信實驗
13、Linux系統有名管道通信實驗
14、Linux系統信號機制實驗
15、Linux系統信號量實驗
16、Linux系統共享內存通信實驗
17、Linux系統TCP網絡協議編程實驗
18、Linux系統UDP網絡協議編程實驗
19、Linux系統select I/O復用實驗
20、Linux系統消息隊列實驗
21、Linux系統多線程實驗
22、Linux串口通信實驗
23、GPRS通話、短信實驗
24、GPS數據接收實驗
25、ZigBee通訊實驗
26、RFID讀寫卡實驗
2.3 Linux操作系統移植部分
實驗類別 實驗名稱
交叉開發環境搭建 1、Linux系統TFTP實驗
2、Linux系統NFS實驗
UBoot開發 3、BootLoader（Uboot-201301）開發實驗
移植全新Linux 3.14內核 4、Linux 3.14內核編譯實驗
5、以太網卡驅動移植實驗（DM9000網絡驅動開發實驗）
6、eMMC存儲器驅動移植實驗
7、USB驅動移植實驗
8、SD卡驅動移植實驗
9、根文件系統開發實驗
10、Ramdisk文件系統制作實驗
2.4 Linux驅動實驗
實驗類別 實驗名稱
Linux 3.14驅動實驗

 		 1、簡單字符設備驅動實驗
2、pipe實驗
3、poll實驗
4、異步通知實驗
5、秒表字符設備
6、tasklet實驗
7、工作隊列實驗
8、利用udev、sys動態創建設備結點
9、按鍵驅動實驗
10、PWM驅動
11、SPI驅動開發
12、LED驅動
13、ADC驅動
14、IIC 三軸加速度驅動開發
2.5 Android底層開發實驗
實驗類別 實驗名稱
底層開發實驗 1、Android 環境配置實驗
2、Android 編譯實驗
3、Android 鏡像燒寫實驗
4、Android LED實驗
5、Android Uart串口通訊實驗
6、Android Beeper蜂鳴器實驗
7、Android Sensor（溫度傳感器）實驗
8、AndroidGPS定位實驗
9、AndroidGPRS電話短信實驗
10、Android Bluetooth實驗
11、Android Camera實驗
12、Android Wi-Fi實驗
2.6 Android應用開發實驗
實驗類別 實驗名稱（總數不少于100個，包含以下類別）
Android應用開發 1、界面編程
2、線程進程
3、數據存取
4、圖形圖像設計
5、事件處理
6、多媒體開發
7、傳感器編程和桌面組件
8、網絡編程
9、Android應用程序化
10、Google服務
11、Android游戲編程基礎
12、Android NDK編程
2.7 綜合項目案例
實驗類別 實驗名稱
項目案例 1、《智能家居系統》
2、《物聯網倉儲系統》
3、《捕魚游戲》
4、《多功能音樂播放器》
3.fs4412開發板可選配模塊

模塊 描述 詳情
FS-JTAG仿真器 仿真FS4412開發板，實現單步、斷點、查詢等功能
3G模塊 支持3G上網
Wi-Fi模塊 支持Wi-Fi上網
GPS模塊 實現GPS定位功能
RFID模塊 可以讀寫S50兼容的智能卡
Zigbee模塊 基于TI CC2530
Bluetooth 4.0 BLE模塊 基于 TI CC2540
攝像頭模塊 300萬像素
藍牙模塊 實現藍牙通信
GPRS/GPS二合一模塊 可以實現短信、電話等功能�？梢詫�(shí)現GPS定位功能
VGA顯示模塊 實現高清VGA顯示
FS-JTAG仿真器 3G模塊 WiFi模塊 GPS模塊 RFID模塊
 FS-JTAG仿真器口 　　　3G模塊 　　WiFi模塊 　　 GPS模塊 　 RFID模塊
GPRS/GPS二合一模塊 攝像頭模塊 藍牙模塊
GPRS/GPS二合一模塊 　　攝像頭模塊 　藍牙模塊
ZigBee Bluetooth 4.0 IPv6 WiFi傳感模塊
　　ZigBee 　Bluetooth 4.0 　　　IPv6 WiFi傳感模塊（可選多種傳感點）

更多fs4412開發板參數可到華清遠見研發中心官網查找。
