PMIC降低電流，提高效率
時間：2020-05-12 來源：原創
Silicon Labs的EFP01電源管理IC（PMIC）系列設計為EFR32無線設備和EFM32微控制器（MCU）的專用配套芯片，可為電池供電的應用（包括IoT傳感器，資產標簽，智能電表，家庭和家庭用）提供更高的能效。樓宇自動化，安全性以及健康和保健產品。EFP01解決了IoT設計的低功耗要求，可將活動和睡眠電流降低多達50％，提高了電源轉換效率，并延長了電池壽命。
PMIC幫助嵌入式開發工程師為其應用選擇最佳的電池類型和化學性質，同時通過多個輸出軌和電壓控制產品的電源。
由于具有增強的控制功能，PMIC簡化了電源系統設計并降低了功耗。它們包括低壓DC / DC轉換器和調節器，以及用于管理系統設計中電源軌的靈活機制。

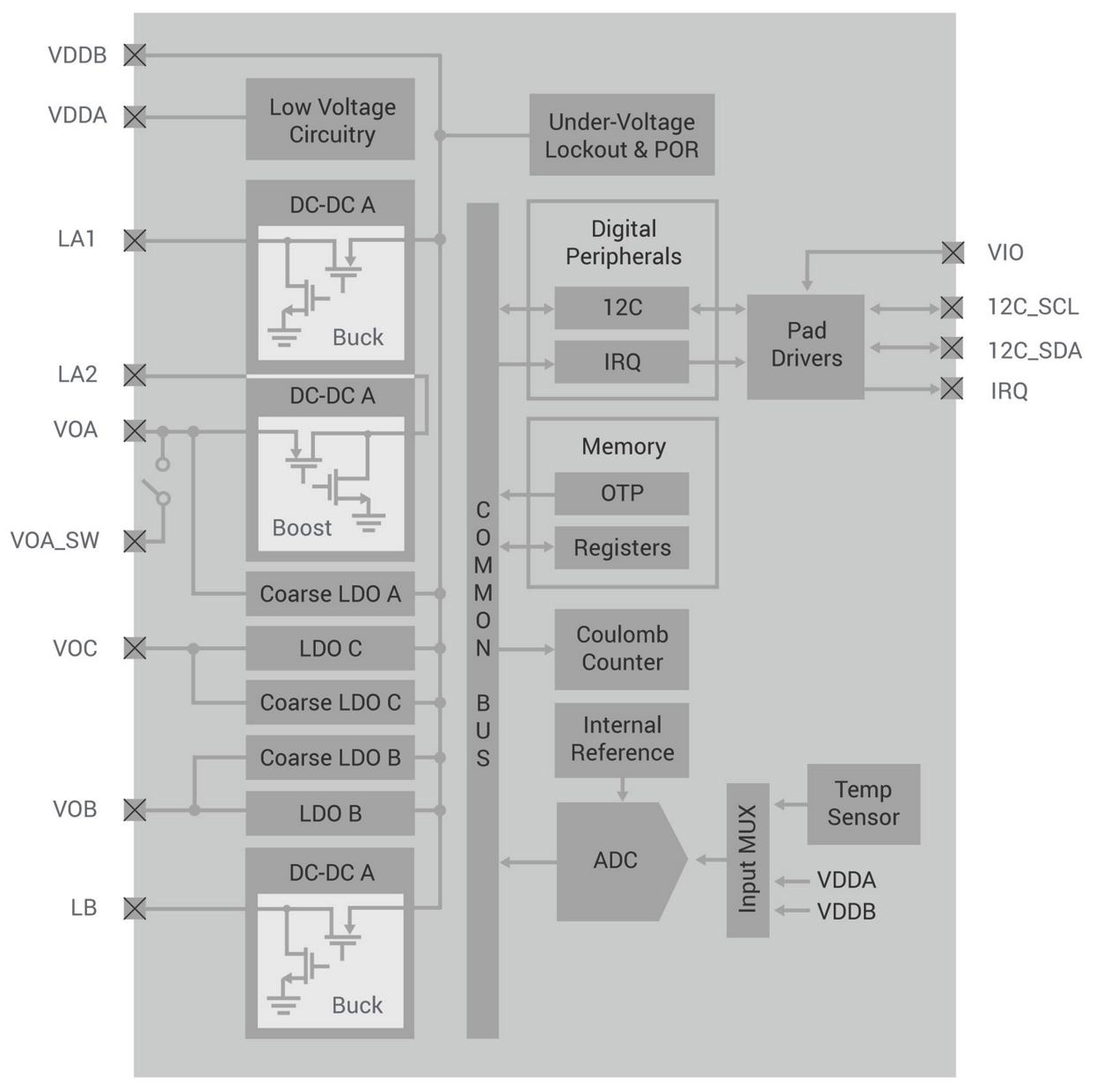

圖：EFP01 PMIC框圖。
Silicon Labs還通過為Wireless Gecko SoC和MCU提供完整的電源管理配套解決方案，使使用新的PMIC系列配置低功耗無線解決方案更加容易。Simplicity Studio工具包括參考設計，示例應用程序以及能量分析器和網絡分析器工具。
主要功能包括：
寬輸入電壓范圍（0.8 V至5.5 V）支持一組電池，寬輸出電壓支持各種外圍設備，MCU和無線電。
PMIC支持降壓和升壓電壓轉換以及升壓和降壓組合（“升壓自舉”），為需要紐扣電池和更高發射功率（高達+20 dBm）的物聯網產品提供低壓，高電流軌。
多個輸出電源軌使整個IoT產品可以由一個PMIC供電，占用的電路板面積更少，并簡化了軟件/硬件設計。
提供低至150 nA的低靜態電流，以減少睡眠電流并延長電池壽命。
支持庫侖計數（該公司稱，很少有PMIC解決方案提供此功能），為電池壽命估算和預防性維護提供重要信息。
