想要探究深入探討HAL庫與CMSIS的關系與協同工作機制，首先大家要知道什么是HAL庫，什么是CMSIS。

一、什么是HAL庫？

HAL庫（Hardware Abstraction Layer）是一種硬件抽象層，主要用于簡化與硬件的交互。它提供了一組API，使開發者可以在不直接操作硬件寄存器的情況下，控制和使用微控制器的外設。HAL庫常用于嵌入式系統開發，尤其是在STM32等微控制器的開發中。

使用HAL庫的優點包括：

易用性：開發者可以使用高層次的函數調用，而不需要深入了解底層硬件細節。

移植性：通過抽象硬件，代碼可以更容易地在不同的硬件平臺上移植。

減少錯誤：使用庫函數可以降低因直接操作寄存器而導致的錯誤風險。

HAL庫通常與其他庫（如LL庫）結合使用，以滿足不同的開發需求。

其實一句話就可以概括： HAL 庫就是函數的集合， HAL 庫函數的作用是向下負責與寄存器直接打交道，向上提供用戶函數調用的接口（API）。

二、什么是CMSIS？

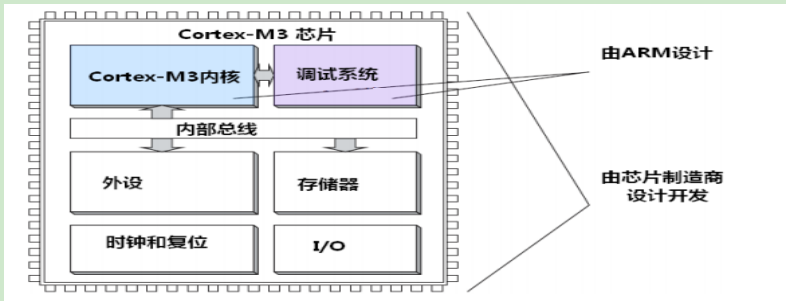

CMSIS ( Cortex Microcontroller Software Interface Standard )，翻譯過來是ARM Cortex™ 微控制器軟件接口標準 。這個標準是誰提的呢？提的這個標準是用來干什么的呢？這里不得不說說ARM和STM32、TI這些公司的關系了，ARM 是一個做芯片標準的公司，它負責的是芯片內核的架構設計，而TI、ST這樣的公司，他們并不做標準，他們是芯片公司，他們是根據 ARM 公司提供的芯片內核標準設計自己的芯片。所以，任何一個做 Cortex M3 芯 片 ，他們的內核結構都是一樣的，不同的是他們的存儲器容量， 片上外設 IO 以及其他模塊的區別。

標準是誰提的呢？ARM跟芯片廠商共同提出的，目的就是為了不同芯片廠商生產的Cortex-M3芯片能在軟件上基本兼容，各芯片廠商就得按照這個標準去編寫自己芯片內核的驅動程序，比如系統函數的命名、芯片初始化啟動流程等；

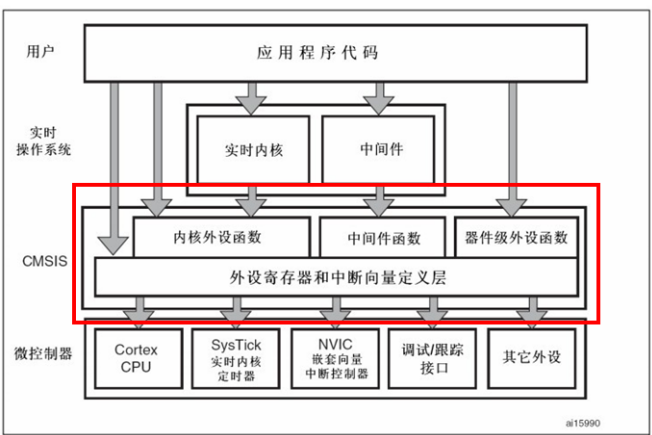

這個標準是用來干什么的呢？如下圖它向下負責與內核和各個外設直接打交道，向上提供實時操作系統用戶程序調用的函數接口。分為 3 個基本功能層：

核內外設訪問層：ARM 公司提供的訪問，定義處理器內部寄存器地址以及功能函數。

中間件訪問層：定義訪問中間件的通用 API, 也是 ARM 公司提供。

外設訪問層：定義硬件寄存器的地址以及外設的訪問函數。

三、二者的協同工作

二者的關系

互補性：CMSIS為底層處理器提供了接口，而HAL庫則在此基礎上封裝了外設控制。這意味著開發者可以利用CMSIS訪問底層功能，同時使用HAL庫與外設進行交互。

基礎構建：HAL庫的實現通常依賴于CMSIS提供的功能。例如，HAL庫在初始化外設時可能會調用CMSIS的中斷管理和時鐘配置等功能。

 協同工作機制

在實際開發中，HAL庫和CMSIS協同工作的機制通常如下：

初始化階段：

首先，CMSIS-Core會設置處理器的基本功能，比如中斷向量表和系統時鐘。

接著，HAL庫會基于CMSIS提供的基礎設施初始化外設，如GPIO、UART等。

操作階段：

在應用程序中，開發者可以調用HAL庫的API來控制外設，HAL庫內部會利用CMSIS提供的功能來完成具體的操作。

例如，設置一個定時器時，HAL庫可能會調用CMSIS的系統時鐘配置來確保定時器的準確性。

中斷處理：

當外設發生中斷時，CMSIS會負責中斷向量的管理，而HAL庫會提供相應的中斷服務例程（ISR），讓開發者可以在ISR中處理具體的外設事件。

總結

通過結合CMSIS和HAL庫，開發者可以在一個統一的框架內高效地進行嵌入式系統的開發，簡化了代碼的復雜性，提高了開發效率。同時，二者的協同工作為開發者提供了強大的功能支持，便于實現高效、可靠的嵌入式應用。
