ARM DS-5是一款功能強大的集成開發環境(IDE)，專為ARM架構的處理器設計。它提供了豐富的工具和功能，用于高級調試和診斷，幫助開發人員深入分析和優化他們的應用程序。以下是使用ARM DS-5進行高級調試和診斷的一些方法和技巧：

1 DS-5 工程創建

1. 啟動 DS-5 并設置工作空間：從桌面菜單中選擇 “Eclipse for DS-5” 來啟動 DS-5。在彈出的 “Workspace Launcher” 對話框中，可以接受默認的工作空間，也可以點擊 “Browse” 選擇一個文件夾作為工作空間，例如 “c:\ds-5_workspace”，并勾選 “Use this as the default and do not ask again” 選項后點擊 “OK”。

2. 獲取許可證：如果是首次使用 DS-5，會彈出 “No License Found” 對話框，點擊 “Open License Manager”，在 “ARM License Manager” 對話框中點擊 “Add License”，接著在 “Add License” 對話框中選擇 “Generate a 30-day evaluation license for DS-5 Ultimate Edition” 選項并點擊 “Next”。然后在 “Choose Network Interface” 對話框中選擇一個網絡接口，建議選擇物理網絡接口。在 “Developer Account Details” 對話框中輸入 ARM 開發者（銀牌）賬號的詳細信息，如果沒有賬號則需創建一個，最后點擊 “Finish”。當許可證成功注冊后，可在 “ARM License Manager” 中看到 30 天的評估許可證以及可用的工具包，關閉該對話框，并在確認重啟 Eclipse 的對話框中點擊 “Restart Eclipse”。

3. 創建新項目：從 DS-5 主菜單中選擇 “File”->“New”->“C Project”，彈出 “C Project” 對話框。在 “Project name” 字段中輸入項目名稱，如 “hello world”；在 “Project type” 下選擇 “Executable”->“Empty Project”；在 “Toolchains” 中選擇 “ARM Compiler 5”，點擊 “Finish” 即可創建一個名為 “hello world” 的 C 項目，可在 “Project Explorer” 視圖中查看該項目。

2 ARM DS-5 加載 ELF 文件運行

1. 創建工程并掃描硬件信息：使用 ARM DS-5 前需創建工程項目，并掃描相應硬件信息，如 CPU、Coresight 組件、Cache 等，掃描完成后再執行 “build platform”12.

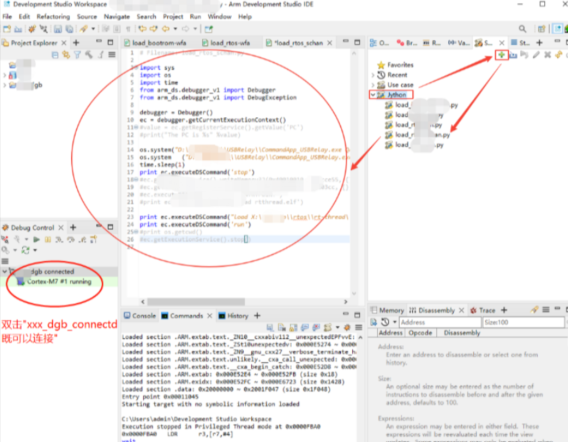

2. 創建加載腳本：可通過 JTAG 接口用 DS-5 將鏡像燒寫到內存，配置 PC 指針來啟動固件。創建腳本時要注意將固件啟動匯編部分的 data 段的 copy 部分注釋掉，因?yàn)?DS-5 加載 elf 文件時會自動根據 elf 符號表將 data 段加載到對應地址1.

3. 執行腳本：執行 DS-5 腳本時先進行 SoC reset 操作，reset 后系統從 bootrom 重啟，DS-5 接入，接著執行 stop 命令，再 load elf 文件，DS-5 會自動解析入口點，最后執行 run 命令即可1.

3  ARM DS-5 斷點設置及常用 Debug 命令

1. 斷點設置：在 DS-5 的調試界面中，可在代碼行號左側空白處點擊設置普通斷點。對于條件斷點，在斷點設置窗口中找到對應的斷點，于條件表達式框中輸入條件即可 。

2. 常用 Debug 命令：

1) stop 命令：用于暫停程序的執行，比如在加載 elf 文件前執行此命令，可使程序處于停止?fàn)顟B(tài)以便進行后續操作1.

2)  run 命令：使程序從當前停止位置繼續運行，可用于啟動已加載的 elf 文件17.

3) step into：單步執行程序，遇到函數調用會進入函數內部繼續單步執行，便于詳細查看程序的執行流程和函數內部的邏輯。

4) step over：同樣是單步執行，但遇到函數調用時，會將函數當作一個整體執行完，直接跳到函數調用的下一行，適合在不需要深入函數內部時快速查看主程序流程。

5)  step return：在函數內部執行時，使用此命令可直接執行到函數返回處，跳出當前函數，繼續執行函數調用后的代碼。

4 ARM DS-5 + DSTREAM 使用配置——軟件配置

1. 申請 License：登錄 ARM 官網注冊賬號并申請免費版本23.

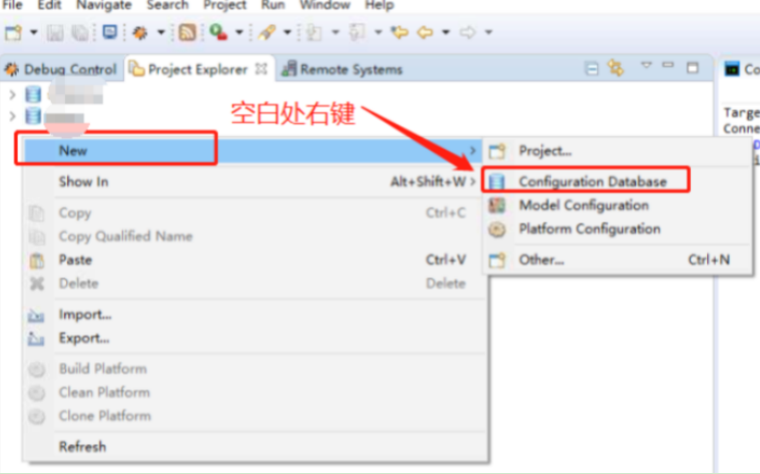

2. 建立 Data Base：打開 DS-5 工具，按提示建立 Data Base23.

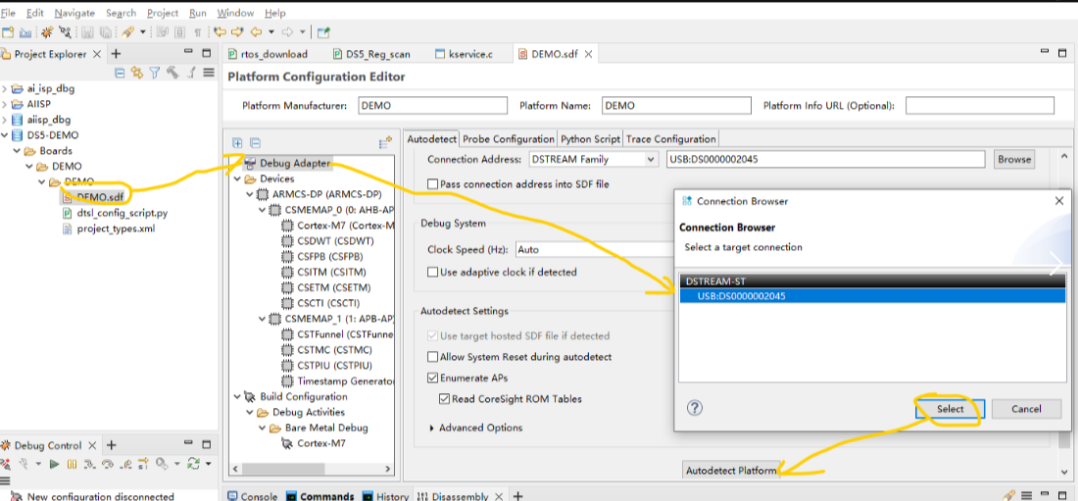

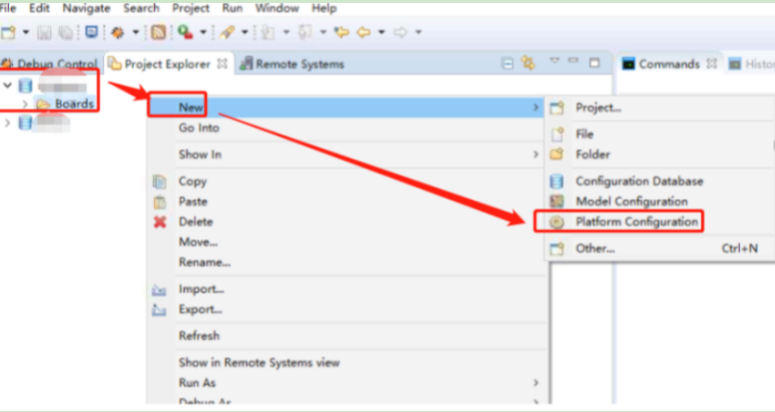

3. Platform Configuration：進行掃描操作，完成后執行 “build platform”123.

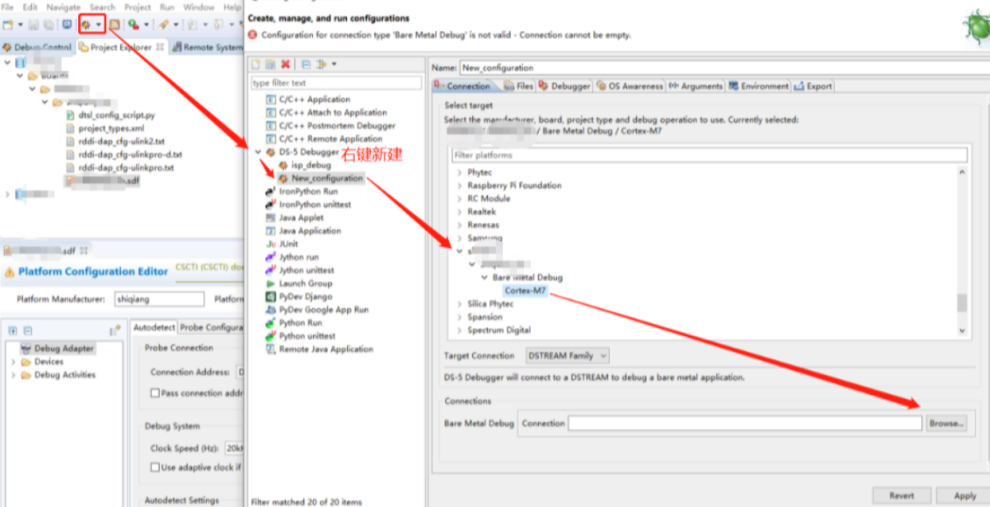

4. DEBUG 配置：根據具體的調試需求，進行相應的 DEBUG 配置，如選擇連接的目標設備、調試模式等3.

5  ARM DS-5 Trace 使用

1. 創建 Debugger Core 連接：新建一個 “Debugger” core 連接，創建完成后需斷開先前已連接的，以便進行后續的 trace 數據抓取等操作4.

2. 重新編譯平臺：完成 debugger 的創建后，重新編譯.sdf 文件，編譯時需選擇 “Full Debug and Trace”4.

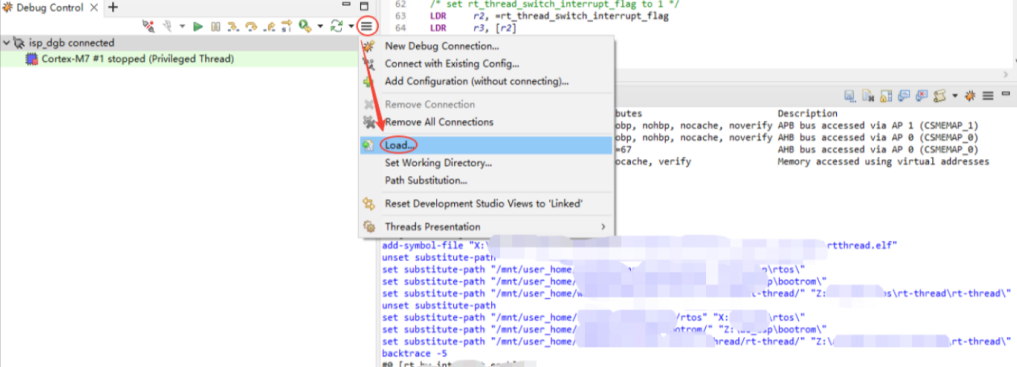

3. 加載 elf 文件：將對應的 elf 文件加載到 DS-5 中，以便在分析 trace 數據時能正確地顯示函數名、變量名等符號信息4.

4. 使用 Trace 控制窗口：通過 Trace 控制窗口可查看 trace 數據，還可抓取 trace dump 快照進行線下分析。此外，可按步驟配置來查看 trace 中函數的執行情況，如函數執行時間占比等

ETM 數據 Trace 和指令 Trace

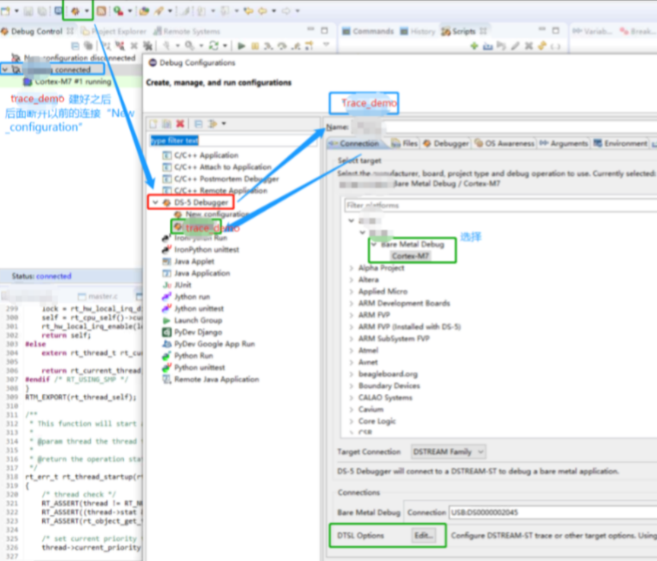

1）新建一個"Debugger" core 連接, 創建步驟如下圖所示，下圖創建的是一個名為 “Trace_Demo” 的 debuger core 連接，需要注意的是在創建完成后，需要將先前已經連接的進行斷開，如下圖的“New_configuration

2）重新編譯平臺

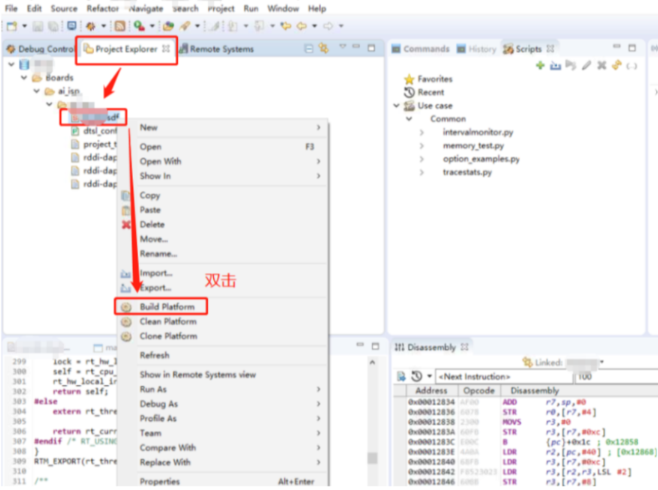

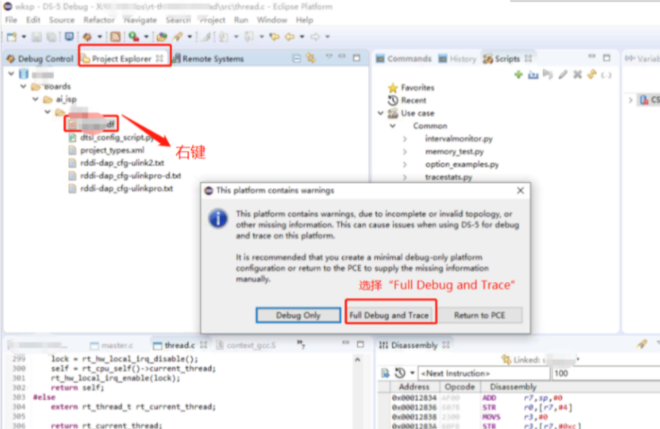

上面第一步完成了debuger 的創建之后，需要再重新編譯 .sdf 文件，編譯方法如下圖：

當前是進行trace數據抓取，所以選擇 “Full Debug and Trace”

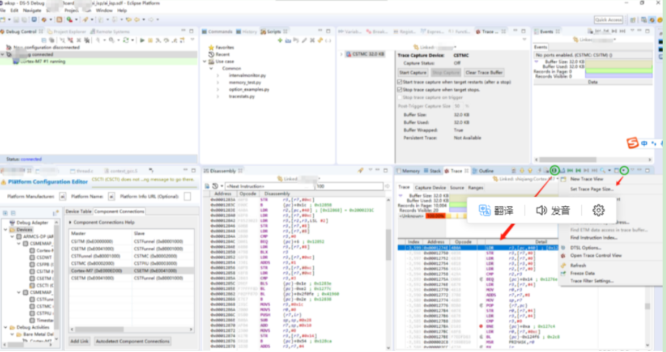

Trace 控制窗口

6 總結：

ARM DS - 5 高級調試與診斷技巧總結：

1. 靈活運用斷點、單步調試和觀察點，精確控制程序執行流程并監測變量變化。

2. 借助多核調試和系統級調試功能，處理多核協同與硬件交互相關問題。

3. 利用性能和內存分析技巧，排查性能瓶頸和內存相關故障。

4. 掌握工程創建、文件加載運行以及相關配置方法，保障調試工作順利開展。
